Treveis Kuleventil

Hva er egentlig en treveis kuleventil?

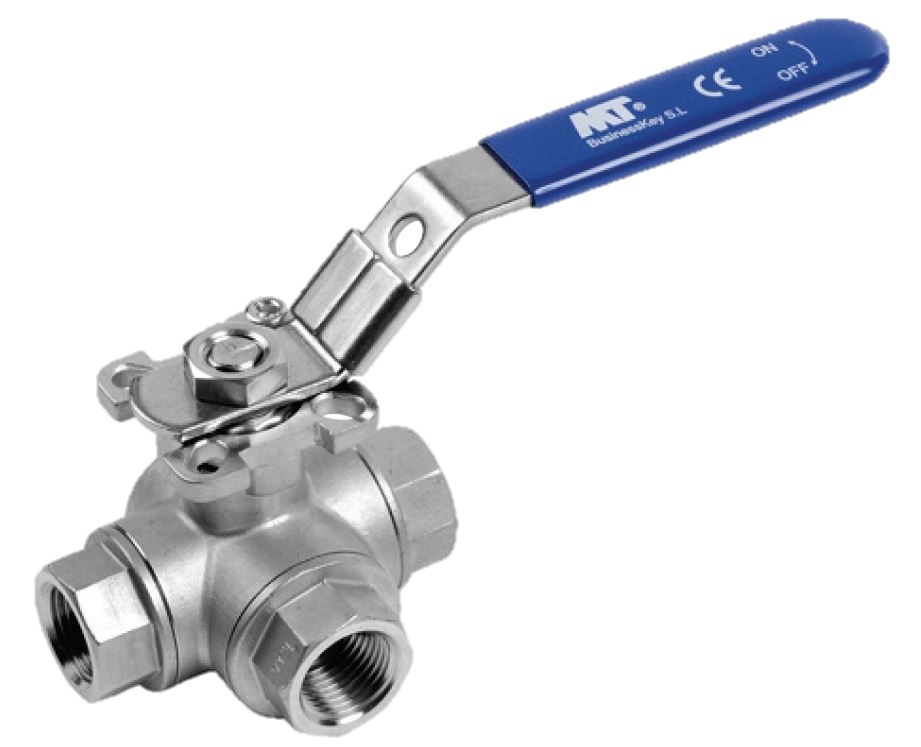

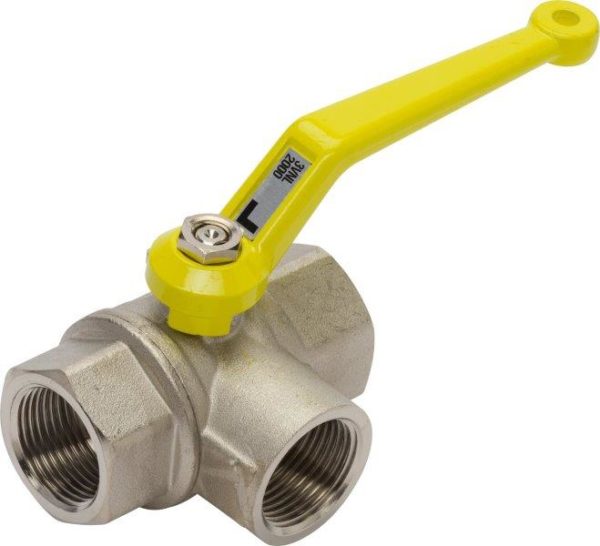

En treveis kuleventil er en type kvart-omdreiningsventil som har tre porter. Dette i motsetning til en standard toveis kuleventil som kun har to porter. Den ekstra porten gir ventilen muligheten til å dirigere strømmen av væsker eller gasser på en rekke forskjellige måter. Dette gjør treveis kuleventiler utrolig allsidige og nyttige i mange forskjellige applikasjoner.

Hjertet i ventilen er en sfærisk kule med et hull gjennom midten. Ved å dreie kulen 90 grader, kan man enten åpne eller stenge for strømningen gjennom en eller flere av portene. Den unike designen med tre porter gir mulighet for:

• Fordeling av en strøm til to forskjellige utløp.
• Sammenblanding av to forskjellige strømmer til ett felles utløp.
• Omkobling av strømmen fra ett utløp til et annet.
• Avledning av en strøm til en alternativ rute.

Denne fleksibiliteten gjør treveis kuleventiler til en essensiell komponent i mange komplekse rørleggersystemer og industrielle prosesser.

Detaljert innblikk i funksjonaliteten

For å virkelig forstå fordelene med en treveis kuleventil, er det viktig å se nærmere på hvordan den faktisk fungerer. Den sentrale komponenten er, som nevnt, kulen med et gjennomgående hull. Avhengig av hvordan dette hullet er orientert i forhold til de tre portene, kan man oppnå forskjellige strømningsmønstre.

Ulike typer hullboringer i kulen

Det finnes primært to vanlige typer hullboringer i kulen til en treveis kuleventil:

• L-port: Denne typen boring har et «L»-formet hull. I en gitt posisjon vil den koble den midterste porten til enten den ene eller den andre sideporten. Den kan også ha en posisjon hvor ingen av portene er koblet sammen. En L-port treveis kuleventil er ideell for å fordele en strøm til to forskjellige destinasjoner eller for å velge mellom to forskjellige kilder.
• T-port: Denne boringen har et «T»-formet hull. Dette gir flere muligheter for strømningskoblinger. I visse posisjoner kan den koble den midterste porten til begge sideportene samtidig, eller koble alle tre portene sammen. En T-port treveis kuleventil er svært allsidig og kan brukes for blanding, fordeling eller omkobling av strømninger.

Aktivering av ventilen

Akkurat som vanlige kuleventiler, betjenes en treveis kuleventil vanligvis med en manuell hendel som er direkte koblet til spindelen som roterer kulen. For mer avanserte applikasjoner kan de også være utstyrt med aktuatorer (pneumatiske, elektriske eller hydrauliske) for automatisert styring.

Mangfoldige bruksområder for treveis kuleventiler

På grunn av sin fleksibilitet finner treveis kuleventiler anvendelse i et bredt spekter av industrier og systemer. Her er noen vanlige eksempler:

• VVS-systemer: For eksempel for å styre strømmen av varmt eller kaldt vann i gulvvarmesystemer eller for å veksle mellom forskjellige varmekilder.
• Industrielle prosesser: Innen kjemisk industri, petrokjemi, og næringsmiddelindustri for å dirigere, blande eller avlede forskjellige prosessvæsker.
• Automatisering: Som en del av automatiserte systemer for å styre strømmen av luft, vann eller andre medier.
• Landbruk: I vanningsanlegg for å fordele vann til forskjellige områder.

• Marine applikasjoner: For styring av ballastvann eller andre væskesystemer om bord på skip.

Det spesifikke bruksområdet vil ofte avgjøre hvilken type portkonfigurasjon (L-port eller T-port) som er mest hensiktsmessig.

Hvorfor velge en treveis kuleventil?

Det er flere viktige fordeler som gjør treveis kuleventiler til et attraktivt valg for mange applikasjoner:

• Allsidighet: Evnen til å utføre flere funksjoner (fordeling, blanding, omkobling) med én enkelt ventil reduserer behovet for flere separate ventiler og tilhørende rørkoblinger.
• Kompakt design: En treveis kuleventil kan ofte erstatte et mer komplekst system med flere toveis ventiler, noe som resulterer i en mer kompakt og enklere installasjon.
• Kostnadseffektivitet: Ved å kombinere flere funksjoner i én enhet, kan man redusere både innkjøpskostnader og installasjonskostnader.
• Enkel betjening: Kvart-omdreiningsdesignet gjør dem enkle og raske å betjene, enten manuelt eller med aktuator.
• God tetningsevne: Kuleventiler generelt er kjent for sin gode evne til å gi en tett avstengning når de er lukket.
• Lavt trykkfall: I fullt åpen stilling gir kuleventiler minimal motstand mot strømningen, noe som resulterer i lavt trykkfall.

Viktige faktorer ved valg av treveis kuleventil

Når du skal velge riktig treveis kuleventil for din spesifikke applikasjon, er det flere faktorer du bør vurdere nøye:

Materialvalg

Materialet i ventilen må være kompatibelt med mediet som skal strømme gjennom den. Vanlige materialer inkluderer:

• Rustfritt stål (SS304, SS316): Utmerket korrosjonsbestandighet og egnet for mange industrielle applikasjoner.

• Karbonstål: Et kostnadseffektivt alternativ for ikke-korrosive medier.
• Messing: Vanlig i VVS-installasjoner for vann og andre ikke-aggressive væsker.
• PVC/CPVC: Egnet for korrosive kjemikalier og lavere trykkapplikasjoner.

Trykk- og temperaturklasse

Ventilen må være designet for å tåle det maksimale trykket og den maksimale temperaturen i systemet.

Tilkoblingstype

Det finnes forskjellige typer tilkoblinger, for eksempel gjenger (NPT, BSP), flenser, sveiseender eller klemkoblinger. Valg av tilkoblingstype avhenger av rørledningssystemet.

Portkonfigurasjon (L-port eller T-port)

Som tidligere nevnt, må du velge riktig portkonfigurasjon basert på den ønskede funksjonen (fordeling, blanding, omkobling).

Aktivering

Bestem om du trenger en manuell ventil eller en med aktuator for automatisert styring.

Tetningsmateriale

Valg av tetningsmateriale (f.eks. PTFE, EPDM, Viton) må være kompatibelt med mediet og driftstemperaturen for å sikre en lekkasjefri drift.

Størrelse

Ventilstørrelsen må være tilpasset rørdimensjonen for å sikre optimal strømningshastighet og minimalt trykkfall.

Riktig installasjon og vedlikehold for lang levetid

Korrekt installasjon og regelmessig vedlikehold er avgjørende for å sikre pålitelig og langvarig drift av din treveis kuleventil.

Installasjon

1. Sørg for at rørledningen er ren og fri for smuss og partikler.
2. Kontroller at ventilen er kompatibel med systemets trykk og temperatur.
3. Bruk riktig verktøy og moment ved tilkobling for å unngå skader.
4. Sørg for riktig innretting av ventilen i forhold til rørledningen.
5. Test systemet grundig etter installasjon for å avdekke eventuelle lekkasjer.

Vedlikehold

• Regelmessig visuell inspeksjon for å oppdage eventuelle ytre skader eller lekkasjer.
• Betjen ventilen jevnlig (selv om den ikke er i konstant bruk) for å forhindre at den setter seg fast.
• Smøring av spindel og eventuelle bevegelige deler etter behov.
• Stramme til eventuelle løse bolter eller koblinger.
• Ved tegn på slitasje eller lekkasje, bør tetninger eller hele ventilen byttes ut.

Oppsummering av fordelene med treveis kuleventiler

Treveis kuleventiler representerer en smart og effektiv løsning for styring av væske- eller gassstrømmer i en rekke applikasjoner. Deres allsidighet, kompakte design og kostnadseffektivitet gjør dem til et populært valg for ingeniører og teknikere som søker pålitelige og fleksible strømningskontrollløsninger. Ved å forstå de forskjellige typene, funksjonaliteten og de viktige faktorene ved valg og vedlikehold, kan du sikre optimal ytelse og lang levetid for din treveis kuleventil.
