Den Omfattende Guiden til Kontrollventiler
I hjertet av mange industrielle prosesser finner vi en kritisk komponent: kontrollventilen. Denne tilsynelatende enkle enheten spiller en avgjørende rolle i å regulere strømmen av væsker og gasser, og sikrer dermed effektivitet, sikkerhet og presisjon i en rekke applikasjoner. Enten du er en erfaren ingeniør, en teknisk innkjøper eller bare nysgjerrig på denne vitale teknologien, vil denne guiden gi deg en dypere forståelse av kontrollventilens funksjonalitet, ulike typer og deres spesifikke bruksområder.

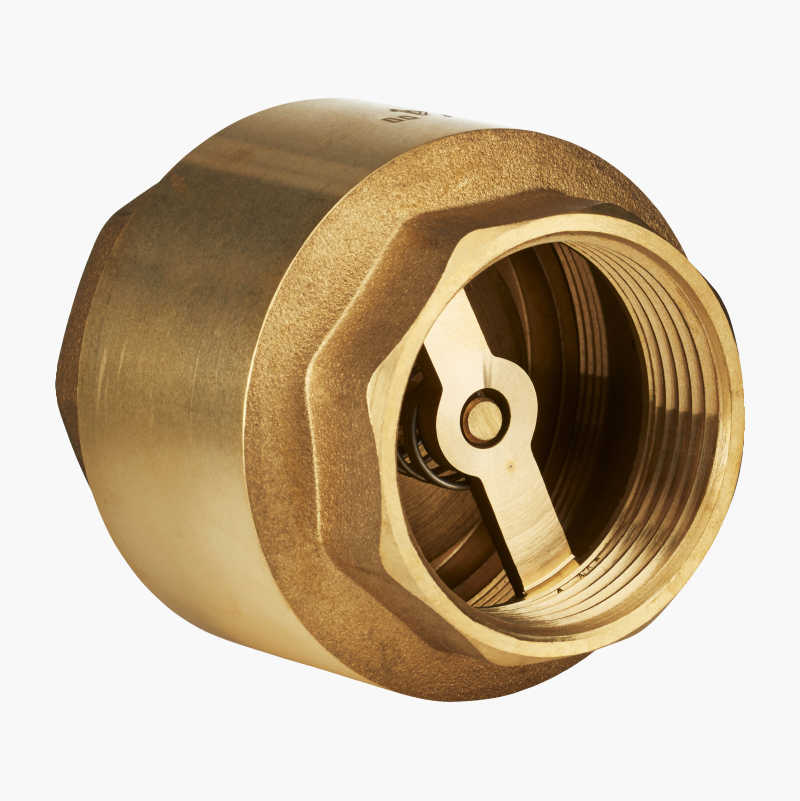

Hva er egentlig en kontrollventil?
En kontrollventil er en mekanisk enhet som brukes til å manipulere strømmen av et fluid (enten en væske eller en gass) gjennom et rør eller et system. Dette gjøres ved å variere åpningen i ventilen, noe som igjen påvirker trykket og strømningshastigheten. I motsetning til enkle av/på-ventiler, tilbyr kontrollventiler muligheten til å finjustere strømmen nøyaktig, noe som er essensielt i mange industrielle prosesser hvor presisjon er avgjørende.
De Grunnleggende Komponentene i en Kontrollventil
Selv om designet kan variere, består de fleste kontrollventiler av noen grunnleggende komponenter:
- Ventilhus: Dette er hovedstrukturen som inneholder de interne komponentene og kobles til rørledningen. Materialet i ventilhuset velges basert på applikasjonen og fluidet som håndteres.
- Aktuator: Aktuatoren er mekanismen som beveger ventilspindelen og dermed regulerer ventilens åpning. Vanlige typer aktuatorer inkluderer pneumatiske, elektriske og hydrauliske.
- Ventilspindel: Dette er stangen som forbinder aktuatoren med ventilpluggen eller -klaffen.
- Ventilplugg/Klaff: Dette er den bevegelige delen inne i ventilhuset som direkte regulerer strømmen ved å åpne eller stenge passasjen. Utformingen av pluggen eller klaffen er kritisk for ventilens ytelse og kontrollkarakteristikk.
- Sete: Dette er den faste delen i ventilhuset som ventilpluggen eller -klaffen tetter mot når ventilen er stengt.
- Styresignal: Kontrollventilen mottar et styresignal fra et kontrollsystem (f.eks. en PID-kontroller) som bestemmer ønsket ventilposisjon og dermed strømningshastighet.
Ulike Typer Kontrollventiler og Deres Bruksområder
Det finnes et bredt spekter av kontrollventiler, hver designet for spesifikke applikasjoner og ytelseskrav. Her er noen av de vanligste typene:
Globe Ventiler (Seteventiler)
Globe ventiler er blant de mest brukte kontrollventilene. De er ideelle for regulering av strømning og kan brukes for både væsker og gasser. Designet deres innebærer en plugg som beveger seg vinkelrett mot setet.
- Fordeler: God reguleringsevne, kan brukes for høyt trykk og høye temperaturer, relativt enkel konstruksjon.
- Ulemper: Høyere trykkfall sammenlignet med andre typer.
- Typiske bruksområder: Kjølevannssystemer, drivstoffsystemer, kjemiske prosesser.
Kuleventiler
Kuleventiler bruker en roterende kule med et hull i midten for å kontrollere strømmen. Når hullet er på linje med rørledningen, er ventilen åpen, og når kulen roteres 90 grader, stenges strømmen.
- Fordeler: Lavt trykkfall i åpen stilling, rask åpning og lukking, god tetning.
- Ulemper: Mindre nøyaktig regulering sammenlignet med globe ventiler, kan være utsatt for kavitasjon ved delvis åpning.
- Typiske bruksområder: Av/på-applikasjoner, viskøse væsker, slurry.
Spjeldventiler
Spjeldventiler består av en roterende skive (spjeld) som er plassert i strømningsbanen. Strømmen reguleres ved å dreie skiven.
- Fordeler: Lett konstruksjon, lav pris, egnet for store rørdimensjoner.
- Ulemper: Mindre nøyaktig regulering, høyt trykkfall ved delvis åpning.
- Typiske bruksområder: Vannbehandling, HVAC-systemer, lavtrykksapplikasjoner.
Sluseventiler
Sluseventiler (skyveventiler) brukes primært for av/på-kontroll og er ikke ideelle for regulering. De fungerer ved å skyve en kileformet port (sluse) inn i eller ut av strømningsbanen.
- Fordeler: Lavt trykkfall i fullt åpen stilling, god tetning.
- Ulemper: Dårlig reguleringsevne, langsom betjening, kan være utsatt for vibrasjoner ved delvis åpning.
- Typiske bruksområder: Isolering av deler av et rørnettverk, applikasjoner hvor strømmen enten er helt åpen eller helt stengt.
Membranventiler
Membranventiler bruker en fleksibel membran for å kontrollere strømmen. Membranen klemmes mot et sete for å stenge ventilen.
- Fordeler: God tetning, egnet for korrosive og abrasive medier, enkel konstruksjon.
- Ulemper: Begrenset trykk- og temperaturområde.
- Typiske bruksområder: Kjemisk industri, farmasøytisk industri, næringsmiddelindustri.
Viktige Faktorer Ved Valg av Kontrollventil
Å velge riktig kontrollventil er avgjørende for optimal ytelse og sikkerhet. Flere faktorer må vurderes nøye:
Fluidtype og Egenskaper
Fluidets viskositet, tetthet, korrosivitet og temperatur er viktige faktorer som påvirker materialvalg og ventildesign.
Trykk og Temperatur
Ventilen må være designet for å tåle det maksimale trykket og temperaturen i systemet.
Strømningshastighet og Trykkfall
Ventilens kapasitet (Cv-verdi) må være tilpasset den ønskede strømningshastigheten, og trykkfallet over ventilen bør minimeres for å unngå energitap.
Reguleringsnøyaktighet
Kravet til nøyaktighet i strømningskontrollen vil avgjøre hvilken type kontrollventil som er mest egnet.
Aktuatortype
Valget av aktuator (pneumatisk, elektrisk, hydraulisk) avhenger av tilgjengelig kraftkilde, responsbehov og sikkerhetskrav.
Kostnad og Vedlikehold
Både innkjøpspris og kostnader knyttet til installasjon og vedlikehold må vurderes.
Vedlikehold og Feilsøking av Kontrollventiler
Regelmessig vedlikehold er avgjørende for å sikre pålitelig drift og forlenge levetiden til kontrollventiler. Vanlige vedlikeholdsaktiviteter inkluderer:
- Inspeksjon for lekkasjer og synlige skader.
- Smøring av bevegelige deler.
- Justering av aktuator og posisjonering.
- Rengjøring av ventilhus og interne komponenter.
- Testing av ventilens funksjonalitet.
Vanlige problemer som kan oppstå med kontrollventiler inkluderer lekkasjer, treg respons, manglende evne til å stenge eller åpne helt, og støy. Feilsøking krever ofte en systematisk tilnærming for å identifisere årsaken til problemet og iverksette nødvendige tiltak.
Fremtiden for Kontrollventiler: Innovasjon og Teknologi
Teknologien innen kontrollventiler er i stadig utvikling. Fokusområder inkluderer:
- Smarte ventiler: Ventiler med innebygde sensorer og kommunikasjonsmuligheter for overvåking og prediktivt vedlikehold.
- Mer energieffektive design: Utvikling av ventiler som reduserer trykkfall og energiforbruk.
- Avanserte materialer: Bruk av nye materialer som er mer motstandsdyktige mot korrosjon og slitasje.
- Digitalisering og integrasjon: Sømløs integrasjon av kontrollventiler i industrielle kontrollsystemer og IoT-plattformer.
Konklusjon: Kontrollventilens Viktighet i Moderne Industri
Kontrollventiler er uunnværlige komponenter i et bredt spekter av industrielle applikasjoner. Deres evne til nøyaktig å regulere strømmen av væsker og gasser sikrer effektive, sikre og pålitelige prosesser. Ved å forstå de ulike typene kontrollventiler, deres funksjonalitet og viktige faktorer ved valg og vedlikehold, kan fagfolk ta informerte beslutninger som optimaliserer ytelsen og levetiden til disse kritiske enhetene. Den kontinuerlige utviklingen innen ventilteknologi lover enda mer avanserte og effektive løsninger for fremtidens industrielle utfordringer. Forståelsen av kontrollventilens prinsipper og anvendelser er derfor essensielt for alle som er involvert i prosessindustrien.
