Subsea Manifold: Hjertet i Moderne Offshore Utvinning

I den stadig utviklende verdenen av offshore olje- og gassutvinning, spiller subsea manifolds en kritisk og ofte oversett rolle. Disse intrikate undervannskonstruksjonene er selve hjertet i mange moderne produksjonssystemer, og muliggjør effektiv og sikker håndtering av hydrokarboner dypt under havoverflaten. Denne omfattende artikkelen dykker dypt inn i designet, funksjonaliteten og fordelene med subsea manifolds, og utforsker hvordan denne banebrytende teknologien fortsetter å drive innovasjon i offshoreindustrien.

Hva er egentlig en Subsea Manifold?

En subsea manifold kan enklest beskrives som et komplekst rørsystem og ventilsystem som er installert på havbunnen. Deres primære funksjon er å samle, fordele og kontrollere strømmen av væsker og gasser fra flere brønner til ett eller flere stigerør som fører opp til en produksjonsplattform eller et flytende produksjonsskip (FPSO). Manifolds kan også brukes til å injisere vann eller gass tilbake i reservoaret for å opprettholde trykket og øke utvinningen.

De Viktigste Komponentene i en Subsea Manifold

En typisk subsea manifold består av en rekke nøkkelkomponenter som arbeider i synergi for å sikre pålitelig drift:

  • Rørsystem: Et intrikat nettverk av høytrykksrør som transporterer væsker og gasser. Materialvalg er kritisk og avhenger av driftsforholdene og de transporterte mediene.
  • Ventiler: Et bredt spekter av manuelle og aktuerte ventiler som regulerer strømmen, isolerer seksjoner for vedlikehold og sikrer sikker drift. Dette inkluderer kuleventiler, skyveventiler og tilbakeslagsventiler.
  • Koblinger: Spesialdesignede koblinger og flenser som sikrer lekkasjefrie forbindelser mellom rør og komponenter, selv under ekstreme trykk og temperaturer.
  • Struktur: En robust stålramme som gir mekanisk støtte og beskyttelse for rørsystemet og komponentene på havbunnen. Strukturen er designet for å tåle betydelige belastninger fra strøm, bølger og installasjonsoperasjoner.
  • Kontrollsystem: Avanserte hydrauliske eller elektriske kontrollsystemer som fjernstyrer ventilene og overvåker manifoldens ytelse. Dette inkluderer sensorer for trykk, temperatur og strømningshastighet.
  • Beskyttelsessystemer: Tiltak for å beskytte manifolden mot korrosjon, erosjon og mekanisk skade fra eksterne faktorer som trålfiske eller fallende gjenstander. Dette kan inkludere belegg, foringer og beskyttelsesstrukturer.

Funksjonaliteten til Subsea Manifolds i Detalj

Subsea manifolds utfører en rekke essensielle funksjoner som er avgjørende for effektiv offshore produksjon:

  • Samling av Brønnstrøm: Manifolds samler produksjonen fra flere individuelle brønner til en felles strøm som kan transporteres videre. Dette reduserer behovet for separate rørledninger fra hver brønn til overflaten, noe som gir betydelige kostnadsbesparelser og reduserer miljøpåvirkningen.
  • Fordeling av Injeksjonsmedier: For brønner som krever vann- eller gassinjeksjon for å opprettholde reservoartrykket, distribuerer manifolds injeksjonsmediene effektivt til de relevante brønnene.
  • Strømningskontroll og Regulering: De mange ventilene i en manifold gir presis kontroll over strømningshastigheten og retningen til væsker og gasser. Dette er avgjørende for å optimalisere produksjonen og forhindre uønskede hendelser.
  • Kjemisk Injeksjon: Manifolds kan også inkludere systemer for injeksjon av kjemikalier som forhindrer dannelse av hydrater, korrosjon og avleiringer i rørledningene.
  • Testing og Intervensjon: Manifolds er designet for å tillate testing av individuelle brønner og intervensjonsoperasjoner for vedlikehold eller reparasjoner. Dette kan inkludere tilkobling av spesialutstyr for trykktesting eller plugging av brønner.
  • Nødavstengning (ESD): Integrerte nødavstengningsventiler (ESD) er en kritisk sikkerhetsfunksjon som raskt kan stenge ned produksjonen i tilfelle en nødsituasjon, og dermed forhindre utslipp og skade på miljøet.

Fordelene med å Bruke Subsea Manifolds

Implementeringen av subsea manifolds gir en rekke betydelige fordeler for offshore olje- og gassoperatører:

  • Kostnadseffektivitet: Ved å samle produksjonen fra flere brønner til færre stigerør, reduseres behovet for omfattende og kostbare infrastruktur på havbunnen.
  • Økt Utvinning: Effektiv injeksjon av vann og gass via manifolds bidrar til å opprettholde reservoartrykket og dermed øke den totale utvinningsgraden fra feltet.
  • Redusert Miljøpåvirkning: Færre rørledninger og havbunnsinstallasjoner minimerer det fysiske fotavtrykket til offshoreoperasjonene og reduserer risikoen for miljøskader.
  • Fleksibilitet og Skalerbarhet: Manifolds kan designes med modulær oppbygging, noe som gir fleksibilitet til å koble til nye brønner eller utvide produksjonssystemet etter behov.
  • Forbedret Sikkerhet: Avanserte kontrollsystemer og nødavstengningsfunksjoner bidrar til å sikre sikker og pålitelig drift av undervannsanleggene.
  • Tilgang til Dypere Farvann: Subsea manifolds muliggjør utvinning av hydrokarboner i stadig dypere og mer utfordrende farvann, hvor tradisjonelle overflateinstallasjoner ikke er praktiske eller økonomisk gjennomførbare.

Fremtiden for Subsea Manifold Teknologi

Teknologien bak subsea manifolds fortsetter å utvikle seg i raskt tempo. Fremtidige innovasjoner vil sannsynligvis fokusere på:

  • Mer kompakte og lettere design for enklere installasjon og reduserte kostnader.
  • Økt bruk av avanserte materialer for bedre korrosjonsbestandighet og lengre levetid.
  • Integrasjon av smarte sensorer og digitalisering for sanntidsovervåking og prediktivt vedlikehold.
  • Utvikling av mer autonome og fjernstyrte operasjoner for å redusere behovet for menneskelig inngripen på havbunnen.
  • Løsninger for karbonfangst og -lagring (CCS) under havbunnen, hvor manifolds kan spille en viktig rolle i distribusjonen av CO₂.

Som offshore olje- og gassindustrien fortsetter å møte utfordringer knyttet til økende energibehov og strengere miljøkrav, vil subsea manifolds forbli en kritisk teknologi for sikker, effektiv og bærekraftig utvinning av ressurser fra havbunnen. Deres evne til å samle, kontrollere og distribuere hydrokarboner i komplekse undervannsmiljøer gjør dem til en uunnværlig del av moderne offshore infrastruktur.

Api 17d

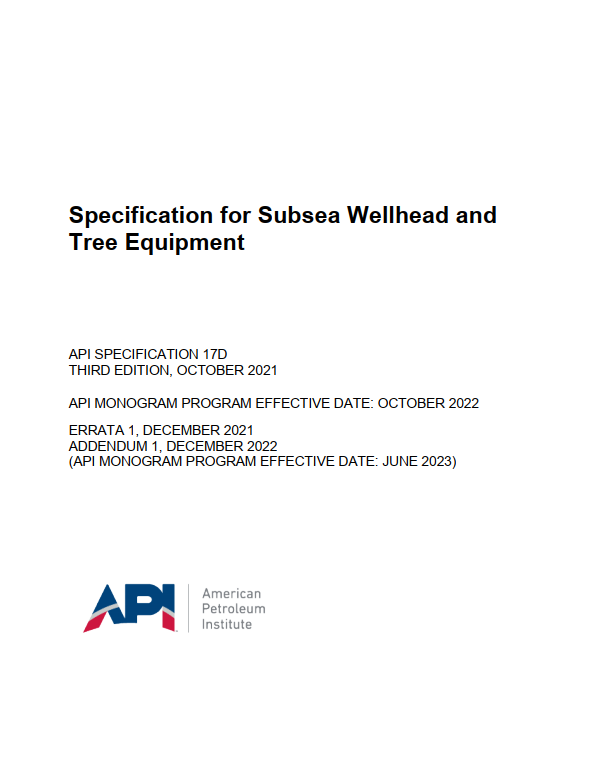

API 17D: En Dybdegående Guide for Offshore Teknologi

API 17D, eller American Petroleum Institute Specification 17D, er en kritisk standard innen offshore olje- og gassindustri. Den omhandler design, installasjon, og vedlikehold av undervanns produksjonssystemer. Denne standarden er avgjørende for å sikre sikkerhet og effektivitet i komplekse offshore operasjoner.

Hva er API 17D?

Api 17d

API 17D spesifiserer kravene for subsea produksjonssystemer, inkludert:

  • Undervanns brønnhoder
  • Produksjons manifolder
  • Rørledningsendeterminasjoner (PLETS)
  • Kontrollsystemer
  • Tilpassede verktøy
  • Denne standarden sikrer at utstyret er designet og produsert for å tåle ekstreme miljøforhold, inkludert høyt trykk, lave temperaturer og korrosive miljøer.

    Viktigheten av API 17D

    Api 17d

    Å følge API 17D standarden er avgjørende for:

    Api 17d
    Api 17d
  • Sikkerhet: Reduserer risikoen for ulykker og miljøskader.
  • Pålitelighet: Sikrer at utstyret fungerer optimalt under krevende forhold.
  • Effektivitet: Optimaliserer produksjonsprosesser og reduserer nedetid.
  • Standardisering: Fremmer konsistens og interoperabilitet mellom ulike komponenter og systemer.
  • Design og Materialer

    Når det gjelder design og materialer, legger API 17D vekt på:

    Api 17d
  • Materialvalg: Bruk av korrosjonsbestandige legeringer for å forlenge levetiden.
  • Trykkvurdering: Nøyaktige beregninger for å sikre at utstyret tåler de forventede trykkene.
  • Temperaturvurdering: Vurdering av materialenes ytelse under ekstreme temperaturer.
  • Fatigue Analyse: For å forutse og forebygge materialtretthet.
  • Installasjon og Vedlikehold

    API 17D gir også retningslinjer for installasjon og vedlikehold, inkludert:

  • Installasjonsprosedyrer: Sikrer at utstyret installeres korrekt og trygt.
  • Vedlikeholdsplaner: Utvikler rutiner for inspeksjon og vedlikehold for å forlenge levetiden.
  • Testing og Inspeksjon: Gjennomføring av regelmessige tester for å sikre integriteten til systemet.
  • Reparasjonsmetoder: Utvikling av prosedyrer for rask og effektiv reparasjon av skadet utstyr.
  • Ny Teknologi og Innovasjon

    Industrien utvikler seg kontinuerlig, og API 17D blir oppdatert for å reflektere de nyeste teknologiene og innovasjonene, inkludert:

  • Digitalisering: Bruk av sensorer og dataanalyse for å overvåke og optimalisere produksjonsprosesser.
  • Fjernstyring: Utvikling av systemer som kan styres og overvåkes fra land.
  • Avanserte Materialer: Utvikling av nye legeringer og kompositter med forbedret ytelse.
  • Bærekraft: Fokus på miljøvennlige løsninger og redusert karbonavtrykk.
  • Api 17d

    Sikkerhet og Miljø

    Sikkerhet og miljø er avgjørende aspekter ved API 17D. Standarden legger vekt på:

  • Risikovurdering: Identifisering og vurdering av potensielle farer.
  • Nødprosedyrer: Utvikling av planer for å håndtere nødsituasjoner.
  • Miljøvern: Tiltak for å redusere miljøpåvirkningen av offshore operasjoner.
  • Konklusjon

    API 17D er en essensiell standard for offshore olje- og gassindustri. Den sikrer at undervanns produksjonssystemer er designet, installert og vedlikeholdt på en sikker og effektiv måte. Ved å følge denne standarden kan selskaper redusere risiko, øke påliteligheten og optimalisere produksjonen. Denne standarden fortsetter å utvikle seg for å møte de utfordringene som offshore industrien står ovenfor, og sikrer en bærekraftig og sikker fremtid for undervanns produksjon.
