PTC-termistorer: En dyptgående forståelse av teknologi og anvendelser
I den stadig utviklende verden av elektronikk og ingeniørvitenskap spiller termistorer en avgjørende rolle i en rekke applikasjoner, fra temperaturmåling til overstrømsbeskyttelse. Blant de forskjellige typene termistorer utmerker PTC-termistoren, eller termistoren med positiv temperaturkoeffisient, seg med sine unike egenskaper og allsidige bruksområder. Denne omfattende guiden har som mål å gi en dyp forståelse av PTC-termistorer, deres virkemåte, fordeler, ulemper og hvordan de skiller seg fra sine motparter.

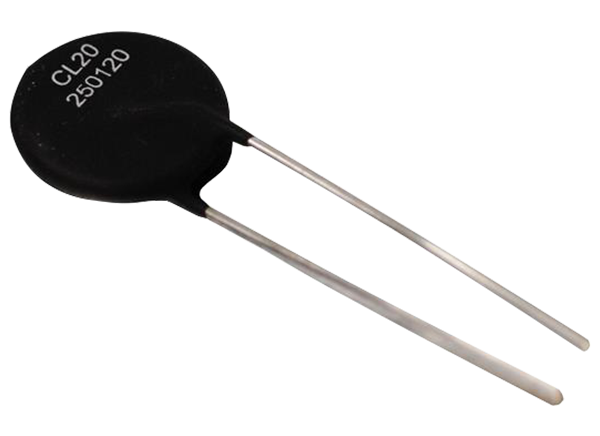

Hva er en PTC-termistor?
En PTC-termistor er en type motstand hvis elektriske motstand øker betydelig når temperaturen øker. Denne egenskapen skiller den fra vanlige motstander, der motstanden forblir relativt konstant over et bredt temperaturområde, og fra NTC-termistorer (Negative Temperature Coefficient), der motstanden synker med økende temperatur. Den «positive temperaturkoeffisienten» refererer nettopp til denne direkte proporsjonaliteten mellom temperatur og motstand.
Den grunnleggende virkemåten til en PTC-termistor
Kjernen i funksjonen til en PTC-termistor ligger i materialene den er laget av. De vanligste materialene inkluderer polysyntetiske keramiske materialer som bariumtitanat (BaTiO₃) som er dopet med visse elementer. Under en spesifikk temperatur, kjent som Curie-temperaturen eller koblingstemperaturen, har materialet en lav motstand. Når temperaturen overskrider dette punktet, gjennomgår krystallstrukturen i materialet en faseovergang, noe som resulterer i en kraftig økning i elektrisk motstand over et relativt smalt temperaturområde. Denne bratte økningen i motstand er den karakteristiske egenskapen som gjør PTC-termistorer så nyttige i en rekke applikasjoner.
Viktige egenskaper ved PTC-termistorer
- Positiv temperaturkoeffisient (PTC): Hovedegenskapen der motstanden øker med økende temperatur.
- Koblingstemperatur (Curie-temperatur): Temperaturen der den drastiske økningen i motstand begynner. Denne temperaturen kan tilpasses under produksjonen for å møte spesifikke brukskrav.
- Selvbegrensende egenskap: På grunn av den raskt økende motstanden ved overtemperatur, begrenser PTC-termistoren automatisk strømmen som flyter gjennom den. Dette gjør den ideell for overstrømsbeskyttelse.
- Robusthet og lang levetid: PTC-termistorer er generelt robuste og har lang levetid under normale driftsforhold.
Ulike typer PTC-termistorer
Selv om det grunnleggende prinsippet er det samme, finnes det forskjellige typer PTC-termistorer designet for spesifikke bruksområder:
Keramiske PTC-termistorer
Disse er de vanligste typene og er basert på polysyntetiske keramiske materialer som bariumtitanat. De kjennetegnes av sin bratte motstandsøkning ved koblingstemperaturen og brukes ofte til overstrømsbeskyttelse.
Polymeriske PTC-termistorer (PPTC)
PPTC-enheter er laget av ledende polymerkompositter. I motsetning til keramiske PTC-termistorer, har PPTC-enheter en mer gradvis økning i motstand etter at koblingstemperaturen er nådd. De er spesielt populære i applikasjoner som krever resettbar overstrømsbeskyttelse, for eksempel i datamaskiner, mobiltelefoner og andre bærbare elektroniske enheter.
Bruksområder for PTC-termistorer
De unike egenskapene til PTC-termistorer har gjort dem uunnværlige i en rekke bruksområder:
Overstrømsbeskyttelse
En av de viktigste bruksområdene er som resettbare sikringer for overstrømsbeskyttelse i elektroniske kretser. Når en overstrøm oppstår, øker temperaturen i PTC-termistoren, noe som fører til en rask økning i motstand og dermed begrenser strømmen. Når feilen er rettet og temperaturen synker, går motstanden tilbake til sin lave verdi, og kretsen kan fungere normalt igjen. Dette eliminerer behovet for å bytte ut smeltesikringer.
Selvregulerende varmeelementer
PTC-termistorer brukes også i selvregulerende varmeelementer. Når spenning påføres, begynner termistoren å varme opp. Etter hvert som temperaturen stiger og nærmer seg koblingstemperaturen, øker motstanden, noe som reduserer strømmen og dermed begrenser ytterligere oppvarming. Dette gir en innebygd temperaturbegrensning, noe som gjør dem tryggere og mer energieffektive for applikasjoner som hårfønere, elektriske varmeovner og bilvarmesystemer.
Temperatursensorer
Selv om de ikke er like lineære eller nøyaktige som NTC-termistorer for presis temperaturmåling over et bredt område, kan PTC-termistorer brukes som temperatursensorer i visse applikasjoner, spesielt der det er behov for å detektere overtemperaturforhold.
Demagnetisering av CRT-skjermer
I eldre CRT-skjermer (Cathode Ray Tube) ble PTC-termistorer brukt i demagnetiseringskretsen. Når skjermen ble slått på, fløt en vekselstrøm gjennom en demagnetiseringsspole via PTC-termistoren. Etter hvert som termistoren varmet opp, økte motstanden, noe som reduserte strømmen i spolen og demagnetiserte skjermen automatisk.
Fordeler og ulemper med PTC-termistorer
Fordeler
- Selvbegrensende: Gir innebygd beskyttelse mot overtemperatur.
- Resettbar overstrømsbeskyttelse: Eliminerer behovet for utskifting etter en feil.
- Robusthet og lang levetid: Tåler mange driftsykler.
- Enkel i bruk: Krever vanligvis enkel kretsdesign.
Ulemper
- Ikke like lineær som NTC-termistorer: Mindre egnet for presis temperaturmåling over et bredt område.
- Kan ha høy initial motstand: I noen tilfeller kan den kalde motstanden være relativt høy.
- Koblingstemperaturen er fast: Selv om den kan tilpasses under produksjonen, er den fast for en gitt enhet.
PTC-termistorer vs. NTC-termistorer
Det er viktig å skille mellom PTC-termistorer og NTC-termistorer. Mens begge er temperaturfølsomme motstander, har de motsatte temperaturkoeffisienter:
- PTC-termistorer: Motstanden øker med økende temperatur. Hovedsakelig brukt til overstrømsbeskyttelse og selvregulerende varmeelementer.
- NTC-termistorer: Motstanden synker med økende temperatur. Vanligvis brukt til nøyaktig temperaturmåling, temperaturkompensasjon og undertrykkelse av innkoblingsstrøm.
Valget mellom en PTC-termistor og en NTC-termistor avhenger helt av den spesifikke applikasjonen og de nødvendige egenskapene.
Konklusjon: Viktigheten av PTC-termistorer i moderne teknologi
PTC-termistorer er essensielle komponenter i et bredt spekter av moderne elektroniske systemer og apparater. Deres unike evne til å øke motstanden med økende temperatur gjør dem uvurderlige for overstrømsbeskyttelse og selvregulerende varmeapplikasjoner. Etter hvert som teknologien fortsetter å utvikle seg, vil PTC-termistorer sannsynligvis spille en enda viktigere rolle i å sikre sikkerhet, pålitelighet og effektivitet i ulike elektroniske og elektriske systemer. For ingeniører og teknikere er en grundig forståelse av PTC-termistorers virkemåte og bruksområder avgjørende for design og implementering av innovative og sikre teknologiske løsninger.
Ytterligere ressurser
For dypere innsikt i PTC-termistorer og deres spesifikasjoner, anbefales det å konsultere produsentenes datablad og applikasjonsnotater.
