Hva er en Shuntventil og Hvorfor er Den Viktig?
En shuntventil, i sin mest grunnleggende form, er en mekanisk enhet designet for å dirigere eller regulere strømmen av en væske eller gass i et system. Navnet «shunt» indikerer dens evne til å lede strømmen rundt en annen komponent eller en del av systemet, og dermed skape en alternativ vei. Denne funksjonaliteten er avgjørende i en rekke industrielle og tekniske applikasjoner, hvor presis kontroll over fluidstrømmen er nødvendig for sikker og effektiv drift. Uten shuntventiler ville mange komplekse systemer være umulige å kontrollere, noe som understreker deres fundamentale betydning.
I et bredere perspektiv spiller shuntventiler en nøkkelrolle i å optimalisere ytelsen til ulike systemer. Ved å tillate omfordeling av trykk eller volumstrøm, bidrar de til å forhindre overbelastning, opprettholde ønskede driftsforhold og sikre jevn drift. Deres evne til å skape alternative strømningsveier er også kritisk i vedlikeholds- og reparasjonsscenarioer, hvor isolering av en spesifikk komponent uten å stenge ned hele systemet kan være nødvendig. Derfor er en dyp forståelse av shuntventilens funksjon og applikasjoner essensielt for ingeniører, teknikere og alle som arbeider med fluidkontrollsystemer.
De Grunnleggende Prinsippene Bak Shuntventilens Funksjon
Kjernen i en shuntventils funksjon ligger i dens interne mekanisme, som er utformet for å manipulere strømningsbanene til mediet som passerer gjennom den. Denne mekanismen kan variere betydelig avhengig av ventilens type og tiltenkte applikasjon, men det grunnleggende prinsippet forblir det samme: å selektivt åpne eller stenge passasjer for å dirigere strømmen dit den er nødvendig.
I mange tilfeller opererer shuntventiler ved hjelp av en bevegelig komponent, for eksempel en klaff, en kule, en sluse eller en membran, som aktiveres manuelt eller automatisk (ved hjelp av en aktuator). Når denne komponenten beveger seg, endrer den konfigurasjonen av de interne kanalene i ventilen, og skaper dermed en ny strømningsvei eller blokkerer en eksisterende. For eksempel kan en enkel treveis shuntventil ha en rotor som kan dreies for å koble innløpsporten til enten en av to utløpsporter, eller til ingen av dem i en lukket posisjon. Mer komplekse ventiler kan ha flere interne passasjer og bevegelige deler for å oppnå mer avanserte strømningskontrollfunksjoner.
Trykkforskjeller i systemet spiller også en viktig rolle i shuntventilens funksjon. Selv om ventilen i seg selv ikke genererer trykk, utnytter den eksisterende trykkgradienter for å lette eller hindre strømning gjennom de forskjellige portene. Designet av ventilens interne geometri, inkludert størrelsen og formen på passasjene og ventilsetene, er nøye optimalisert for å minimere trykktap og sikre effektiv strømningskontroll under ulike driftsforhold. Materialvalg er også kritisk, da ventilen må tåle de spesifikke trykk- og temperaturforholdene i applikasjonen, samt være kompatibel med mediet som strømmer gjennom den for å unngå korrosjon eller andre materialnedbrytningsproblemer.
En Detaljert Oversikt Over Ulike Typer Shuntventiler
Mangfoldet av applikasjoner som krever bruk av shuntventiler har ført til utviklingen av en rekke forskjellige typer, hver med sine egne spesifikke design, funksjoner og fordeler. Å forstå de ulike typene er avgjørende for å velge riktig ventil for en gitt applikasjon.
Treveis Shuntventiler: Den Grunnleggende Konfigurasjonen
Treveis shuntventiler er kanskje den mest grunnleggende typen, og de har tre porter: en inngangsport og to utgangsporter. Den interne mekanismen i ventilen gjør det mulig å dirigere strømmen fra inngangen til enten den ene eller den andre utgangen, eller i noen tilfeller stenge strømmen helt. Disse ventilene er mye brukt i applikasjoner som krever omkobling av strømningsveier, for eksempel i varme- og kjølesystemer for å dirigere vannstrømmen gjennom enten radiatoren eller bypass-sløyfen. De finnes i forskjellige design, inkludert kuleventiler, seteventiler og skyveventiler, hver med sine egne fordeler når det gjelder tetthet, strømningskapasitet og aktiveringsmetode.

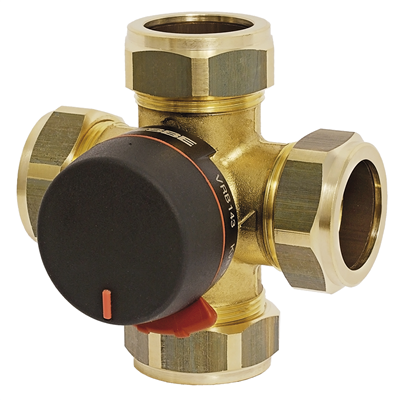

Fireveis Shuntventiler: For Mer Kompleks Strømningskontroll
Fireveis shuntventiler har fire porter og er i stand til å utføre mer komplekse strømningsomkoblinger enn treveisventiler. De brukes ofte i hydrauliske systemer, for eksempel for å kontrollere retningen på en hydraulisk sylinder. En typisk fireveisventil kan i en posisjon koble to porter til trykkilden og de to andre til returledningen, mens i en annen posisjon byttes disse tilkoblingene om, noe som resulterer i bevegelse i motsatt retning. Disse ventilene er avgjørende i mange industrielle maskiner og mobile hydrauliske applikasjoner, hvor presis kontroll over bevegelse er kritisk.
Roterende Shuntventiler: Kompakt og Effektiv Design
Roterende shuntventiler bruker en roterende plugg eller rotor med interne passasjer for å dirigere strømmen mellom forskjellige porter. Disse ventilene er ofte kompakte og kan håndtere høye trykk og temperaturer. De er tilgjengelige med et varierende antall porter, fra tre til flere, og kan brukes i en rekke applikasjoner, inkludert kjemisk prosessindustri og kraftproduksjon. Presisjonen i rotasjonsmekanismen sikrer nøyaktig strømningskontroll og god tetningsytelse.
Skyveshuntventiler: Robust og Pålitelig Løsning
Skyveshuntventiler opererer ved hjelp av en skyvemekanisme som beveger seg lineært for å åpne eller stenge forskjellige strømningsveier. Disse ventilene er kjent for sin robuste konstruksjon og evne til å håndtere medier som kan inneholde partikler. De brukes ofte i applikasjoner som involverer slurry eller andre viskøse væsker, samt i situasjoner hvor det kreves en sikker og pålitelig avstengning. Designet kan variere fra enkle toveis skyveventiler med en enkelt port som åpnes eller stenges, til mer komplekse flerportsventiler som kan dirigere strømmen i forskjellige retninger.
Membranshuntventiler: For Sensitive Applikasjoner
Membranshuntventiler bruker en fleksibel membran for å kontrollere strømmen. Membranen er vanligvis laget av et elastomert materiale og er festet til et ventilhus. Ved å påføre trykk på den ene siden av membranen, kan den bøyes for å åpne eller stenge en passasje. Disse ventilene er spesielt godt egnet for applikasjoner som krever høy renhet og minimal kontaminering, for eksempel i farmasøytisk industri og næringsmiddelindustri. De gir også god tetning og er egnet for lavtrykksapplikasjoner.
Kuleshuntventiler: Enkel og Effektiv Avstengning
Selv om kuleventiler ofte brukes som rene avstengningsventiler, kan spesialdesignede kuleventiler også fungere som shuntventiler ved å ha flere porter og interne passasjer som dirigerer strømmen når kulen roteres. Disse ventilene er kjent for sin enkle konstruksjon, raske aktivering og gode tetningsegenskaper. De er tilgjengelige i forskjellige materialer og konfigurasjoner for å håndtere et bredt spekter av medier og driftsforhold.
Spesialiserte Shuntventiler: Skreddersydd for Unike Behov
I tillegg til de vanlige typene finnes det også en rekke spesialiserte shuntventiler som er designet for spesifikke applikasjoner. Dette kan inkludere ventiler med spesielle materialer for ekstremt korrosive miljøer, ventiler designet for svært høye eller lave temperaturer, eller ventiler med unike aktiveringsmekanismer for spesifikke kontrollsystemer. Utviklingen av disse spesialiserte ventilene drives av de stadig økende kravene til moderne industrielle prosesser.
Viktige Faktorer Ved Valg av Riktig Shuntventil
Å velge riktig shuntventil for en spesifikk applikasjon er en kritisk beslutning som kan påvirke systemets ytelse, pålitelighet og sikkerhet. Flere viktige faktorer må nøye vurderes i denne prosessen.
Mediets Egenskaper: Viskositet, Temperatur og Kjemisk Sammensetning
Egenskapene til mediet som skal kontrolleres er en av de mest grunnleggende faktorene. Viskositeten til væsken vil påvirke trykktapet gjennom ventilen og kan kreve en bestemt ventildesign for å sikre tilstrekkelig strømning. Temperaturen til mediet vil begrense materialvalget for ventilen og tetningene, da forskjellige materialer har forskjellige temperaturområder de kan operere innenfor. Den kjemiske sammensetningen av mediet er også avgjørende, da noen kjemikalier kan korrodere eller degradere visse ventilmaterialer. Det er derfor viktig å velge en ventil som er kompatibel med mediet den skal håndtere.
Trykk- og Temperaturbereich: Sikker Drift under Alle Forhold
Systemets driftstrykk og temperatur er andre kritiske faktorer. Ventilen må være konstruert for å tåle det maksimale trykket den vil bli utsatt for uten å svikte. Tilsvarende må den kunne operere sikkert innenfor det forventede temperaturområdet. Overskridelse av ventilens trykk- eller temperaturrating kan føre til lekkasje, skade på ventilen eller i verste fall systemhavari. Produsentens spesifikasjoner for trykk- og temperaturtoleranser må derfor nøye overholdes.
Strømningskapasitet og Trykktap: Optimal Ytelse
Ventilens strømningskapasitet, ofte uttrykt som Cv-verdi (flow coefficient), er et mål på hvor mye væske ventilen kan passere ved et gitt trykkfall. Valg av en ventil med tilstrekkelig strømningskapasitet er viktig for å unngå unødvendig trykktap i systemet, noe som kan redusere effektiviteten og øke energiforbruket. På den annen side kan en for stor ventil være dyrere og vanskeligere å kontrollere nøyaktig ved lave strømningshastigheter. Det er derfor viktig å finne en balanse som sikrer optimal ytelse for den spesifikke applikasjonen.
Aktiveringsmetode: Manuell, Pneumatisk, Elektrisk eller Hydraulisk
Shuntventiler kan aktiveres på forskjellige måter, avhengig av kravene til systemet. Manuelle ventiler betjenes direkte av en operatør ved hjelp av et håndtak eller en annen mekanisme. Pneumatiske ventiler bruker trykkluft for å aktivere ventilen via en aktuator. Elektriske ventiler bruker en elektrisk motor eller en solenoid for å bevege ventilens interne deler. Hydrauliske ventiler bruker hydraulisk trykk for aktivering. Valget av aktiveringsmetode avhenger av faktorer som responstid, tilgjengelig kraftkilde og behovet for fjernstyring eller automatisering.
Materialvalg: Korrosjonsbestandighet og Levetid
Materialet som ventilen er laget av, er avgjørende for dens levetid og pålitelighet, spesielt i aggressive miljøer. Vanlige materialer inkluderer forskjellige typer stål (karbonstål, rustfritt stål), messing, bronse og plast (PVC, CPVC, PTFE). Valget av materiale må baseres på mediets kjemiske sammensetning, driftstemperaturen og de mekaniske belastningene ventilen vil bli utsatt for. Riktig materialvalg sikrer lang levetid og minimalt med vedlikehold.
Tilkoblingstyper: Kompatibilitet med Eksisterende System
Ventiler kan ha forskjellige typer tilkoblinger til rørledningen, for eksempel gjenger (NPT, BSP), flenser, sveiseender eller klemkoblinger. Det er viktig å velge en ventil med tilkoblinger som er kompatible med det eksisterende rørsystemet for å sikre en sikker og lekkasjefri installasjon. Dimensjonen på tilkoblingene må også matche rørdiameteren for å opprettholde riktig strømningshastighet og unngå restriksjoner.
Kostnad og Tilgjengelighet: En Balanse Mellom Ytelse og Budsjett
Selv om ytelse og pålitelighet er de viktigste faktorene ved valg av shuntventil, spiller kostnaden også en rolle. Det er viktig å finne en balanse mellom ventilens pris og dens funksjonalitet og levetid. Tilgjengeligheten av ventilen og reservedeler kan også være en viktig faktor, spesielt i tidskritiske applikasjoner hvor rask utskifting kan være nødvendig.
Regulatoriske Krav og Standarder: Sikkerhet og Overholdelse
Avhengig av applikasjonen og industrien, kan det være spesifikke regulatoriske krav og standarder som må overholdes ved valg og bruk av shuntventiler. Dette kan inkludere sikkerhetsstandarder, miljøstandarder og industrispesifikke forskrifter. Det er viktig å sikre at den valgte ventilen oppfyller alle relevante krav for å unngå juridiske problemer og sikre trygg drift.
Installasjon av Shuntventiler: Viktige Hensyn og Beste Praksis
Korrekt installasjon av en shuntventil er avgjørende for å sikre optimal ytelse, pålitelighet og sikkerhet. En feilaktig installert ventil kan føre til lekkasjer, redusert effektivitet eller til og med systemhavari. Følgende er noen viktige hensyn og beste praksis for installasjon av shuntventiler.
Planlegging og Forberedelse: Sikre en Problemfri Installasjon
Før installasjonen påbegynnes, er det viktig å planlegge nøye og forberede arbeidsområdet. Dette inkluderer å identifisere riktig plassering for ventilen, sikre tilstrekkelig tilgang for vedlikehold og drift, og verifisere at rørsystemet er riktig dimensjonert og rengjort for eventuelle forurensninger. Det er også viktig å ha riktig verktøy og utstyr tilgjengelig, samt å sørge for at installatøren har nødvendig kompetanse og opplæring.
Riktig Orientering: Følg Produsentens Anvisninger
Mange shuntventiler har en spesifikk orientering som må følges under installasjonen for å sikre korrekt funksjon. Dette kan være indikert med piler på ventilhuset som viser den foretrukne strømningsretningen, eller spesifikke krav til horisontal eller vertikal montering. Å ignorere disse an
