Den Omfattende Guiden til Luftsylindere: Deres Rolle i Moderne Industri

I hjertet av mange industrielle prosesser og automatiserte systemer finner vi den robuste og pålitelige luftsylinderen. Denne tilsynelatende enkle enheten spiller en kritisk rolle i å konvertere trykkluft til lineær bevegelse, og er dermed en uunnværlig komponent i et bredt spekter av applikasjoner. Fra produksjonslinjer til avansert robotikk, er luftsylinderens effektivitet og allsidighet grunnpilaren i moderne teknologi. Denne dyptgående guiden vil utforske funksjonaliteten, de forskjellige typene, de utallige anvendelsene, samt viktigheten av korrekt vedlikehold for å sikre optimal ytelse og levetid.

Hvordan Fungerer en Luftsylinder? Grunnleggende Prinsipper Utforsket

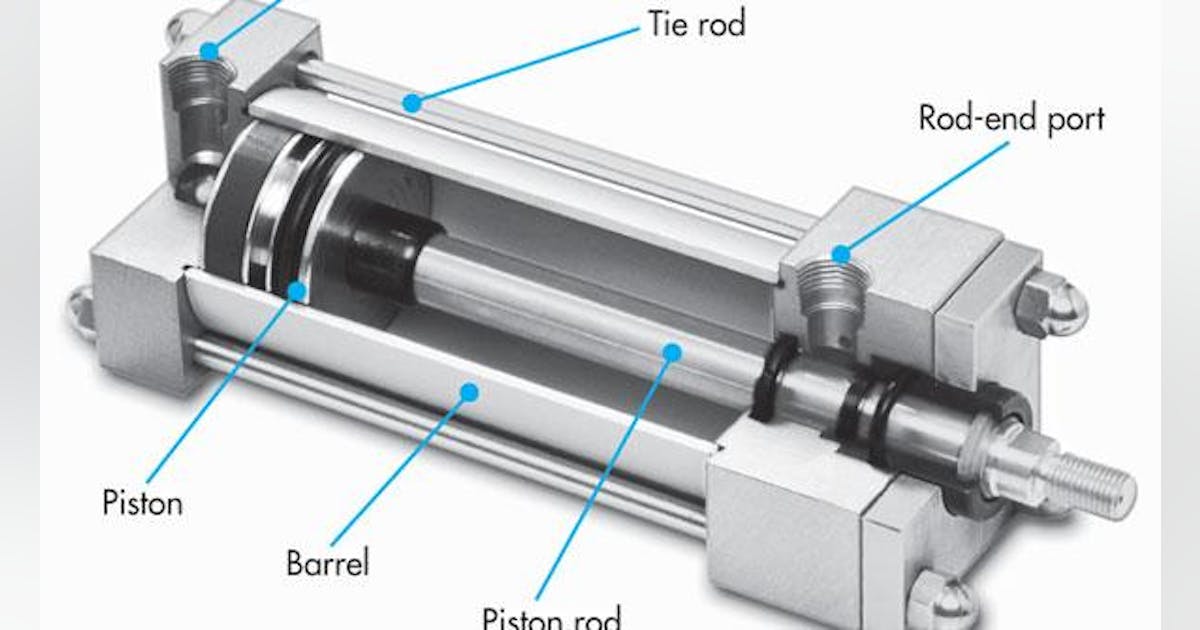

Prinsippet bak en luftsylinders funksjon er relativt enkelt, men likevel kraftfullt. Den består typisk av et sylindrisk rør, en stempel som kan bevege seg lineært inne i røret, og endestykker som forsegler sylinderen. Trykkluft, som genereres av en kompressor, tilføres sylinderen gjennom porter i endestykkene. Når trykkluft slippes inn på den ene siden av stempelet, skaper det en trykkdifferanse som tvinger stempelet til å bevege seg mot den andre siden. Denne lineære bevegelsen kan deretter overføres til andre mekaniske komponenter for å utføre arbeid, enten det er å skyve, trekke, løfte, klemme eller rotere. Kontrollen av luftstrømmen og trykket reguleres vanligvis ved hjelp av pneumatiske ventiler, som muliggjør presis styring av luftsylinderens hastighet og kraft.

Mangfoldet av Luftsylindere: En Oversikt Over Vanlige Typer

Verdenen av luftsylindere er mangfoldig, med forskjellige design som er optimalisert for spesifikke oppgaver og miljøer. Her er en oversikt over noen av de vanligste typene:

Enkeltvirkende Sylindere: Disse sylinderne har kun én port for tilførsel av trykkluft. Lufttrykket driver stempelet i én retning, mens en fjær returnerer det til sin opprinnelige posisjon når lufttilførselen stoppes. Dette designet er ideelt for applikasjoner der en returkraft er nødvendig, for eksempel i klemming eller utstøting.

Dobbeltvirkende Sylindere: Dobbeltvirkende sylindere har to porter, en i hver ende. Trykkluft kan tilføres vekselvis til hver port for å drive stempelet frem og tilbake. Dette gir mer kontroll over bevegelsen og er egnet for applikasjoner som krever kraft i begge retninger, for eksempel i lineære aktuatorer.

Teleskopsylindere: Disse sylinderne består av flere rør som er plassert inne i hverandre. Når trykkluft tilføres, skyves rørene ut i rekkefølge, noe som gir en betydelig lengre slaglengde i forhold til den sammentrukne lengden. Teleskopsylindere er ideelle for applikasjoner der plassen er begrenset, men en lang bevegelse er nødvendig, for eksempel i mobile maskiner.

Kompakte Sylindere: Som navnet antyder, er disse sylinderne designet for å ha en liten fysisk størrelse samtidig som de leverer tilstrekkelig kraft. De er ofte brukt i applikasjoner der plassen er trang, for eksempel i elektronikkproduksjon eller i små automatiserte maskiner.

Roterende Sylindere: I stedet for lineær bevegelse, produserer roterende sylindere en roterende bevegelse. Disse brukes ofte i applikasjoner som krever dreining eller posisjonering.

Stangløse Sylindere: Disse sylinderne overfører kraft til en ekstern slede eller griper ved hjelp av magnetisk kobling eller mekanisk tilkobling, uten bruk av en tradisjonell stempelstang. Dette designet eliminerer problemer knyttet til stangbøyning og lekkasjer, og er ideelt for lange slag og rene miljøer.

Et Bredt Spekter av Anvendelser: Hvor Luftsylindere Gjør en Forskjell

Luftsylindere er ryggraden i mange industrielle og kommersielle applikasjoner. Deres pålitelighet, enkelhet og kostnadseffektivitet gjør dem til et foretrukket valg for en rekke oppgaver. Her er noen eksempler på deres utbredte bruk:

Industriell Automatisering: I produksjonsanlegg brukes luftsylindere til å drive transportbånd, posisjonere emner, betjene ventiler, utføre monteringsoperasjoner og i robotarmer.

Pakking og Emballering: Luftsylindere er essensielle i pakkemaskiner for å forsegle, fylle og flytte produkter.

Mat og Drikkevareindustrien: På grunn av deres evne til å operere i hygieniske miljøer, brukes luftsylindere i prosessutstyr for håndtering av ingredienser og ferdige produkter.

Trebearbeiding: I sagbruk og møbelfabrikker brukes luftsylindere for å klemme, kutte og flytte trematerialer.

Metallbearbeiding: Luftsylindere brukes i maskinverktøy for å feste arbeidsstykker, mate materialer og betjene skjæreverktøy.

Bilindustrien: I bilproduksjonen brukes luftsylindere i monteringslinjer, sveiseutstyr og i malingsroboter.

Medisinsk Utstyr: I visse medisinske apparater og laboratorieutstyr brukes små luftsylindere for presis bevegelse og kontroll.

Landbruk: I moderne landbruksmaskiner kan luftsylindere brukes til å justere redskaper og betjene forskjellige funksjoner.

Transport: I tog og busser brukes pneumatiske systemer, inkludert luftsylindere, for å betjene dører og bremser.

Viktigheten av Vedlikehold: Sikre Lang Levetid og Optimal Ytelse for Din Luftsylinder

For å sikre at luftsylindere fungerer effektivt og har en lang levetid, er regelmessig vedlikehold avgjørende. Ignorering av vedlikehold kan føre til redusert ytelse, driftsstans og kostbare reparasjoner. Her er noen viktige vedlikeholdsrutiner:

Regelmessig Inspeksjon: Sjekk sylinderen for synlige skader, lekkasjer eller slitasje på stempelstangen og tetninger.

Smøring: Sørg for at stempelstangen er tilstrekkelig smurt (hvis relevant for typen sylinder) for å redusere friksjon og slitasje.

Rengjøring: Hold sylinderen ren for støv og smuss som kan skade tetninger og bevegelige deler.

Kontroll av Lufttilførsel: Sørg for at trykkluften er ren og tørr. Bruk av luftfiltre og tørkere kan forhindre skade forårsaket av partikler og fuktighet.

Etterstramming av Koblinger: Sjekk og etterstram eventuelle løse koblinger i lufttilførselen for å unngå lekkasjer.

Utskifting av Slitte Deler: Bytt ut slitte eller skadede tetninger, stempelstenger eller andre komponenter umiddelbart for å forhindre ytterligere skade.

Fordelene med å Bruke Luftsylindere: Hvorfor De Fortsetter å Være Populære

Til tross for fremveksten av andre typer aktuatorer, forblir luftsylindere et populært valg på grunn av deres mange fordeler:

Kostnadseffektivitet: Sammenlignet med elektriske eller hydrauliske systemer, er pneumatiske systemer generelt rimeligere i innkjøp og drift.

Enkelhet og Pålitelighet: Designet til luftsylindere er relativt enkelt, noe som gjør dem pålitelige og enkle å vedlikeholde.

Høy Hastighet: Luftsylindere kan operere ved høye hastigheter, noe som er viktig i mange industrielle applikasjoner.

Sikkerhet: Pneumatiske systemer er generelt sikrere i eksplosjonsfarlige miljøer sammenlignet med elektriske systemer.

Fleksibilitet: Luftsylindere finnes i et bredt spekter av størrelser og konfigurasjoner, noe som gjør dem egnet for mange forskjellige applikasjoner.

Enkel Kontroll: Hastigheten og kraften til en luftsylinder kan enkelt reguleres ved hjelp av pneumatiske ventiler og trykkregulatorer.

Konklusjon: Luftsylinderens Vedvarende Betydning i Teknologisk Utvikling

Som vi har sett, er luftsylinderen en fundamental komponent som driver et utall av industrielle og kommersielle prosesser. Deres enkle, men effektive design, kombinert med deres allsidighet og kostnadseffektivitet, sikrer at de vil fortsette å spille en viktig rolle i automatisering og maskinteknikk i mange år fremover. Ved å forstå de forskjellige typene, deres funksjonalitet og viktigheten av riktig vedlikehold, kan bedrifter og ingeniører utnytte kraften i luftsylindere for å optimalisere sine operasjoner og drive innovasjon. Fremtiden vil sannsynligvis bringe enda mer avanserte luftsylinder-design og applikasjoner, som ytterligere sementerer deres posisjon som en nøkkelteknologi i den moderne verden.

Hva er en Pneumatisk Sylinder? En Dybdegående Forklaring

En pneumatisk sylinder, ofte referert til som en luft sylinder eller trykkluft sylinder, er en mekanisk aktuator som utnytter kraften i komprimert gass, typisk luft, for å generere en lineær bevegelse. Denne tilsynelatende enkle enheten spiller en kritisk rolle i et utall av industrielle og automatiske systemer, og leverer pålitelig og effektiv kraft for en rekke oppgaver.

Prinsippet bak en pneumatisk sylinder er relativt enkelt, men likevel svært effektivt. Komprimert luft ledes inn i sylinderen og virker på et stempel. Denne kraften overvinner motstanden og resulterer i en kontrollert bevegelse av stempelstangen, som igjen kan utføre arbeid på en tilkoblet komponent eller mekanisme. På grunn av sin robusthet, enkle design og kostnadseffektivitet, er pneumatiske sylindere en hjørnestein i moderne industriell automatisering.

De Ulike Typene Pneumatiske Sylindere og Deres Bruksområder

Mangfoldet av pneumatiske sylindere som er tilgjengelig i dag, gjenspeiler de mange forskjellige applikasjonene de brukes i. Hver type har sine egne spesifikke egenskaper og fordeler, noe som gjør dem ideelle for visse oppgaver.

Enkeltvirkende Pneumatiske Sylindere: Effektivitet i Én Retning

Enkeltvirkende sylindere er designet for å produsere kraft i kun én retning. Returbevegelsen oppnås vanligvis ved hjelp av en fjær som er integrert i sylinderen. Disse sylinderne er ideelle for applikasjoner der en last bare må skyves eller trekkes i én retning, for eksempel i klemming, posisjonering og utstøting.

Fordeler: Enkel konstruksjon, færre komponenter, ofte mer kostnadseffektive.
Bruksområder: Klemming av arbeidsstykker, betjening av ventiler, utstøting av deler.

Dobbeltvirkende Pneumatiske Sylindere: Kontrollert Bevegelse i Begge Retninger

Dobbeltvirkende sylindere har to separate lufttilkoblinger, som gjør at trykkluft kan tilføres på begge sider av stempelet. Dette gir mulighet for kontrollert bevegelse i både ut- og inntrekkretningen. Disse sylinderne er mer allsidige enn enkeltvirkende sylindere og brukes i et bredt spekter av applikasjoner som krever presis kontroll over bevegelsen.

Fordeler: Full kontroll over bevegelsen, høyere kraftutgang i begge retninger.
Bruksområder: Bevegelse av maskinverktøy, drift av transportbånd, styring av roboter.

Teleskopiske Pneumatiske Sylindere: Maksimal Slaglengde på Begrenset Plass

Teleskopiske sylindere er konstruert med flere stempler som er plassert inne i hverandre. Dette designet gjør det mulig å oppnå en betydelig slaglengde i forhold til den sammentrukne lengden på sylinderen. Disse sylinderne er spesielt nyttige i applikasjoner der plassen er begrenset, men en lang bevegelse er nødvendig.

Fordeler: Kompakt design, lang slaglengde.

Bruksområder: Løfteplattformer, mobile maskiner, justerbare konstruksjoner.

Andre Spesialiserte Pneumatiske Sylindere

I tillegg til de vanlige typene finnes det også en rekke spesialiserte pneumatiske sylindere som er designet for spesifikke behov. Dette inkluderer blant annet:

Roterende sylindere: Konverterer lineær bevegelse til roterende bevegelse.
Stangløse sylindere: Overfører kraft magnetisk eller mekanisk uten bruk av stempelstang, noe som gir en mer kompakt design.
Stoppesylindere: Brukes for å stoppe eller posisjonere bevegelige deler nøyaktig.

Viktige Faktorer Ved Valg av Pneumatisk Sylinder

Å velge riktig pneumatisk sylinder for en gitt applikasjon er avgjørende for å sikre optimal ytelse, pålitelighet og effektivitet. Flere nøkkelfaktorer må vurderes nøye:

Slaglengde og Diameter: Bestemme Kraft og Bevegelse

Slaglengden refererer til den avstanden stempelstangen beveger seg, mens diameteren på sylinderen er avgjørende for kraften den kan generere. Større diameter gir større overflate for trykkluften å virke på, og dermed høyere kraftutgang.

Arbeidstrykk og Temperatur: Sikre Kompatibilitet

Det maksimale arbeidstrykket systemet opererer med, må være kompatibelt med sylinderens spesifikasjoner. I tillegg må man ta hensyn til arbeidstemperaturen for å sikre at tetningsmaterialer og andre komponenter tåler forholdene.

Monteringstype og Plassbegrensninger: Tilpasning til Systemet

Ulike applikasjoner krever forskjellige monteringstyper, for eksempel flensmontering, fotmontering eller tappmontering. Det er også viktig å vurdere plassbegrensninger ved valg av sylinderens fysiske dimensjoner.

Miljøforhold: Tilpasning til Eksterne Faktorer

Miljøforhold som fuktighet, støv og kjemikalier kan påvirke levetiden og ytelsen til en pneumatisk sylinder. Det finnes spesialiserte sylindere som er designet for å tåle krevende miljøer.

Materialvalg: Sikre Holdbarhet og Korrosjonsbestandighet

Materialvalget for sylinderør, stempelstang og andre komponenter er viktig for å sikre holdbarhet og motstand mot korrosjon, spesielt i aggressive miljøer.

Fordelene med Pneumatiske Sylindere: Hvorfor Velge Trykkluft?

Pneumatiske sylindere tilbyr en rekke betydelige fordeler som gjør dem til et attraktivt valg for mange industrielle applikasjoner:

Enkelhet og pålitelighet: Relativt enkel konstruksjon med få bevegelige deler gir høy pålitelighet og enkelt vedlikehold.
Kostnadseffektivitet: Sammenlignet med hydrauliske og elektriske systemer, er pneumatiske systemer ofte mer kostnadseffektive i innkjøp og drift for mange applikasjoner.
Høy hastighet: Pneumatiske sylindere kan oppnå svært høye bevegelseshastigheter.
Sikkerhet: Trykkluft er relativt trygt å bruke, uten risiko for brann eller elektrisk støt.
Fleksibilitet: Pneumatiske systemer er enkle å designe og modifisere.
Robusthet: Pneumatiske sylindere tåler ofte tøffe industrielle miljøer.

Vedlikehold og Feilsøking av Pneumatiske Sylindere

Regelmessig vedlikehold er avgjørende for å sikre lang levetid og optimal ytelse for pneumatiske sylindere. Dette inkluderer blant annet:

Regelmessig inspeksjon for lekkasjer og skader.
Sørge for at trykkluften er ren og tørr.

Smøring av bevegelige deler ved behov.
Kontroll av festebolter og koblinger.

Vanlige feil som kan oppstå inkluderer lekkasjer, treg bevegelse og manglende kraft. Effektiv feilsøking krever en systematisk tilnærming for å identifisere og løse problemet.

Fremtiden for Pneumatiske Sylindere: Innovasjon og Utvikling

Selv om pneumatiske sylindere har vært en etablert teknologi i lang tid, fortsetter innovasjonen innen dette feltet. Fokusområder inkluderer blant annet:

Utvikling av mer energieffektive sylindere.
Integrasjon av sensorer og styringssystemer for økt presisjon og kontroll.
Bruk av nye materialer for forbedret ytelse og levetid.
Miniatyrisering for bruk i mer kompakte applikasjoner.

Med kontinuerlig utvikling vil pneumatiske sylindere fortsette å spille en viktig rolle i industriell automatisering i mange år fremover.
