Spjeldventil

Hva er en Spjeldventil? En Dybdegående Forklaring

En spjeldventil, ofte referert til som en roterende ventil, er en type kvart-omdreiningsventil som brukes for å regulere strømmen av væsker eller gasser i et rør. Den enkle, men effektive designen består av en skive – «spjeldet» – som roterer rundt en akse, enten parallelt eller vinkelrett på strømningsretningen. Når ventilen er helt åpen, er spjeldet i posisjon slik at det tillater maksimal gjennomstrømning med minimalt trykkfall. Ved å rotere spjeldet, kan strømmen gradvis reduseres eller helt stenges.

Grunnleggende Prinsipper for Spjeldventilens Funksjon

Funksjonen til en spjeldventil er basert på prinsippet om mekanisk obstruksjon. Når spjeldet roteres, presenterer det en økende motstand mot strømmen av mediet. Jo mer spjeldet lukkes, desto mindre blir det tilgjengelige tverrsnittet for gjennomstrømning, og dermed reduseres strømningshastigheten. I fullt lukket posisjon blokkerer spjeldet hele rørledningen, og stopper dermed all strøm.

Ulike Typer Spjeldventiler og Deres Anvendelser

Det finnes flere forskjellige typer spjeldventiler, hver designet for spesifikke bruksområder og driftsforhold. Å forstå forskjellene mellom disse typene er avgjørende for å velge riktig ventil for en gitt applikasjon.

Konsentriske Spjeldventiler (Wafer og Lug)

Konsentriske spjeldventiler er den mest grunnleggende typen. Akselen går gjennom midten av spjeldet. Disse er ofte kostnadseffektive og egnet for mange generelle applikasjoner med lavt trykk og temperatur. De kommer i to hovedutførelser:

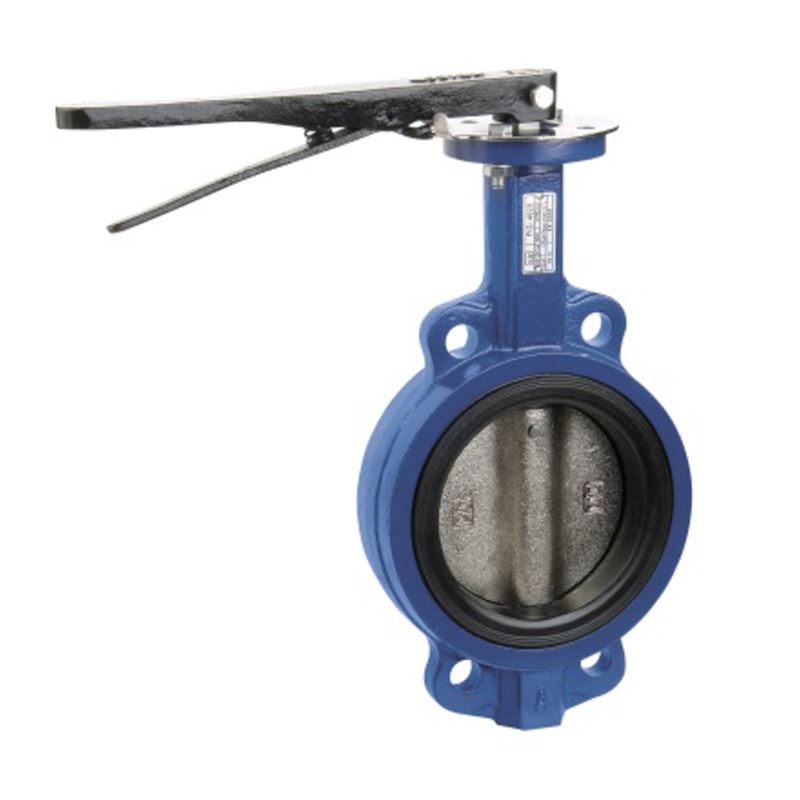

• Wafer-type: Klemmes mellom to flenser ved hjelp av bolter som går gjennom flensene. Denne typen er lett og har en kompakt design.
• Lug-type: Har gjengede «ører» (lugs) som gjør at ventilen kan boltes til hver flens uavhengig. Dette forenkler demontering og vedlikehold av en side av rørledningen uten å påvirke den andre.

Eksentriske Spjeldventiler (Enkel, Dobbel og Trippel Eksentrisk)

Eksentriske spjeldventiler har akselen forskjøvet fra senterlinjen til spjeldet og/eller rørledningen. Denne designen reduserer friksjonen mellom tetningsringen og spjeldet, noe som resulterer i lengre levetid og bedre tetningsevne, spesielt ved høyere trykk og temperaturer.

• Enkel eksentrisk: Akselen er forskjøvet fra senterlinjen til spjeldet.
• Dobbel eksentrisk: Akselen er forskjøvet fra både senterlinjen til spjeldet og senterlinjen til rørledningen. Dette reduserer ytterligere kontakten mellom tetningsringen og spjeldet under åpning og lukking.

• Trippel eksentrisk: Har i tillegg en skråstilt tetningsring i ventilhuset og på spjeldet. Denne designen gir en metall-til-metall tetning med minimal friksjon og utmerket tetningsevne, selv under krevende forhold.

Andre Spesialiserte Spjeldventiler

I tillegg til de vanlige typene, finnes det også spesialiserte spjeldventiler designet for spesifikke formål, som for eksempel høyytelsesventiler for krevende applikasjoner og sanitære ventiler for næringsmiddel- og farmasøytisk industri.

Viktige Faktorer ved Valg av Spjeldventil

Å velge riktig spjeldventil er avgjørende for sikker og effektiv drift av ethvert system. Flere faktorer må vurderes nøye:

• Mediets egenskaper: Type væske eller gass, viskositet, temperatur, trykk og kjemisk sammensetning.
• Driftstrykk og temperatur: Ventilens trykk- og temperaturklasse må være tilstrekkelig for de forventede driftsforholdene.
• Tilkoblingstype: Wafer, lug, flenset eller sveiset.
• Materialer: Ventilhus, spjeld og tetningsmaterialer må være kompatible med mediet og driftsforholdene for å unngå korrosjon og slitasje. Vanlige materialer inkluderer støpejern, duktilt jern, karbonstål, rustfritt stål og ulike legeringer.
• Aktivering: Manuell (håndtak eller gir), pneumatisk, elektrisk eller hydraulisk. Valg av aktuator avhenger av krav til respons, automatisering og tilgjengelig kraftkilde.
• Tetningskrav: Hvor lekkasjesikker må ventilen være? Dette påvirker valget av ventiltype og tetningsmaterialer.
• Kostnad: Både innkjøpspris og driftskostnader (inkludert vedlikehold) bør vurderes.

Installasjon og Vedlikehold av Spjeldventiler

Korrekt installasjon og regelmessig vedlikehold er avgjørende for å sikre lang levetid og optimal ytelse for spjeldventiler.

Installasjonsprosedyre

1. Sørg for at rørledningen er ren og fri for fremmedlegemer.
2. Kontroller at ventilen er av riktig type og dimensjon for applikasjonen.
3. Plasser ventilen mellom flensene (for wafer-type) eller fest den med bolter (for lug-type). Sørg for korrekt justering og tilstramming av bolter.

4. Kontroller at spjeldet kan rotere fritt uten å komme i kontakt med rørveggen.
5. Test ventilen for lekkasjer etter installasjon.

Viktigheten av Regelmessig Vedlikehold

Regelmessig vedlikehold bidrar til å forhindre driftsstans og forlenge levetiden til spjeldventilen. Viktige vedlikeholdsaktiviteter inkluderer:

• Visuell inspeksjon: Se etter tegn på lekkasjer, korrosjon eller mekanisk skade.
• Smøring: Smør bevegelige deler regelmessig for å sikre jevn drift.
• Etterstramming av bolter: Kontroller og etterstram bolter ved behov.
• Funksjonstest: Sørg for at ventilen åpner og lukker som den skal.
• Rengjøring: Fjern eventuelle avleiringer eller fremmedlegemer som kan hindre ventilens funksjon.
• Utskifting av slitte deler: Bytt ut tetningsringer eller andre slitte deler ved behov.

Feilsøking av Vanlige Problemer med Spjeldventiler

Selv med godt vedlikehold kan det oppstå problemer. Vanlige problemer inkluderer lekkasjer, treg drift eller at ventilen ikke lukker helt. Feilsøking innebærer ofte inspeksjon av tetninger, justering av aktuator eller rengjøring av ventilhuset.

Fremtiden for Spjeldventilteknologi

Teknologien rundt spjeldventiler er i stadig utvikling. Fokusområder inkluderer utvikling av mer avanserte materialer for økt korrosjonsbestandighet og levetid, smartere aktuatorer med integrert diagnostikk og fjernstyringsmuligheter, samt designoptimalisering for redusert energiforbruk og økt effektivitet.

Innovasjoner og Nye Anvendelsesområder

Kontinuerlig forskning og utvikling åpner for nye anvendelsesområder for spjeldventiler, spesielt innenfor krevende industrier som fornybar energi, hydrogenproduksjon og avansert kjemisk prosessering. Utviklingen av mer kompakte og lette design gjør dem også attraktive for mobile applikasjoner.
