OTDR Maling: En Omfattende Guide til Optimal Ytelse og Vedlikehold

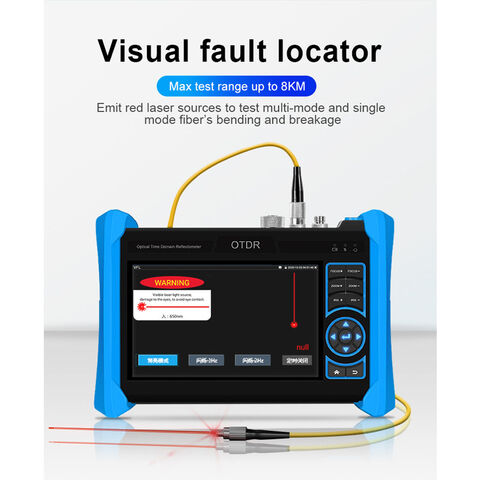

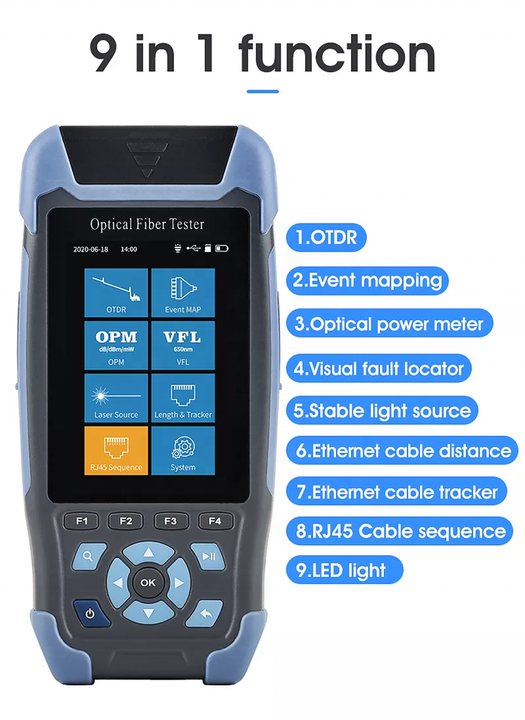

Optiske tidsreflektometre (OTDR) er essensielle instrumenter for installasjon, vedlikehold og feilsøking av fiberoptiske kabelsystemer. Evnen til å nøyaktig karakterisere optiske fibre langs hele deres lengde gir teknikere uvurderlig informasjon om dempning, skjøter, kontakter og eventuelle feil. Selv om selve OTDR-enheten er et sofistikert elektronisk instrument, er forståelsen av hvordan målingene tolkes – ofte referert til som «OTDR-maling» – avgjørende for å sikre pålitelige og effektive fiberoptiske nettverk. Denne omfattende guiden dykker dypt inn i prinsippene bak OTDR-maling, de ulike applikasjonene, viktigheten av korrekt vedlikehold og feilsøking, samt fremtidige trender innenfor feltet.
Forstå Grunnleggende Prinsipper for OTDR-Maling
I kjernen av OTDR-maling ligger prinsippet om tilbake spredning (backscatter) av lyspulser som sendes inn i den optiske fiberen. Når en kort lyspuls injiseres i fiberen, vil en liten del av lyset reflekteres tilbake til OTDR-enheten på grunn av to primære mekanismer: Rayleigh-spredning og Fresnel-refleksjon. Forståelsen av disse fenomenene er fundamental for korrekt tolkning av OTDR-sporene.
Rayleigh-Spredning: Fiberens Inneboende Signatur
Rayleigh-spredning oppstår på grunn av mikroskopiske variasjoner i tettheten og sammensetningen av glassmaterialet i fiberen. Disse ujevnhetene, som er iboende i produksjonsprosessen, forårsaker spredning av lys i alle retninger. En liten brøkdel av dette spredte lyset beveger seg tilbake mot OTDR-enheten og danner basissignalet i OTDR-sporet. Intensiteten av Rayleigh-spredningen er proporsjonal med lysets bølgelengde i fjerde potens (1/\\lambda^4), noe som betyr at kortere bølgelengder (f.eks. 1310 nm) genererer sterkere Rayleigh-spredning enn lengre bølgelengder (f.eks. 1550 nm). Dette påvirker signal-til-støy-forholdet og dermed den maksimale rekkevidden OTDR-en kan analysere effektivt.
Fresnel-Refleksjon: Indikasjoner på Diskontinuiteter
Fresnel-refleksjon oppstår ved punkter i fiberen hvor det er en signifikant endring i det brytningsindekset, for eksempel ved skjøter, kontakter, fiberbrudd eller enden av fiberen. Når lys beveger seg fra et medium med en brytningsindeks (n\_1) til et annet med en annen brytningsindeks (n\_2), vil en del av lyset reflekteres ved grenseflaten. Styrken på Fresnel-refleksjonen er avhengig av forskjellen mellom de to brytningsindeksene og kan beregnes ved hjelp av Fresnel-ligningene. Store Fresnel-refleksjoner indikerer ofte problemer i fiberoptisk koblinger eller brudd, mens mindre refleksjoner kan være forårsaket av godt utførte skjøter eller kontakter med liten forskjell i brytningsindeks.
Dempning: Signalreduksjon Langs Fiberen
Når lyspulsen beveger seg gjennom fiberen, reduseres intensiteten gradvis på grunn av dempning. Dempning skyldes primært absorpsjon og spredning. Absorpsjon oppstår når lysenergi omdannes til varme i fibermaterialet, mens spredning inkluderer både Rayleigh-spredning og Mie-spredning (forårsaket av større urenheter i fiberen). OTDR-en måler reduksjonen i intensitet av det tilbake spredte lyset over tid, som direkte korrelerer med avstanden langs fiberen. Dempning uttrykkes vanligvis i desibel per kilometer (dB/km) og er en kritisk parameter for å vurdere kvaliteten og ytelsen til en optisk fiberforbindelse.

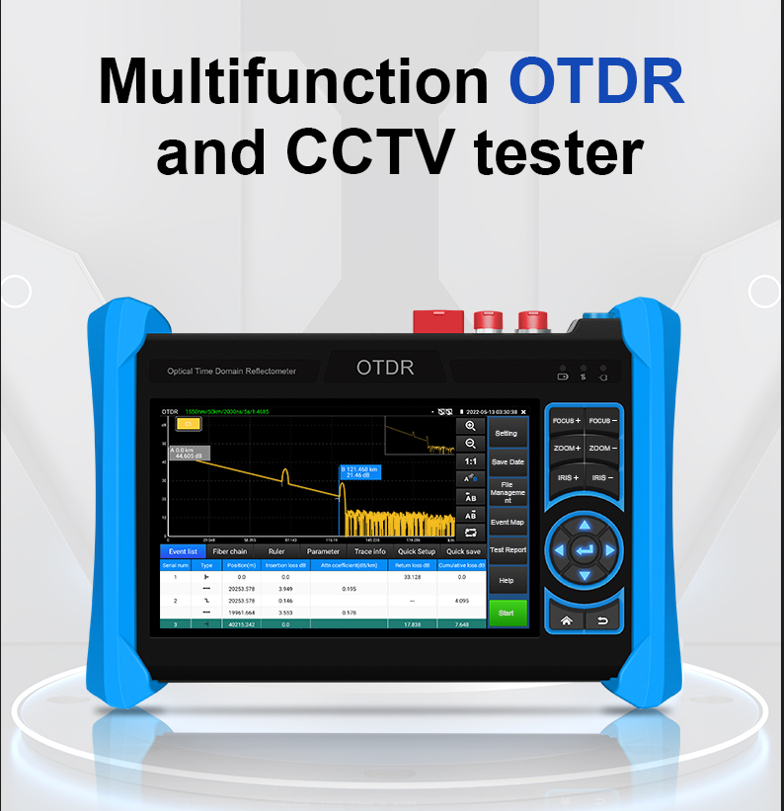

Tolke OTDR-Sporet: Identifisere Hendelser og Karakteristika

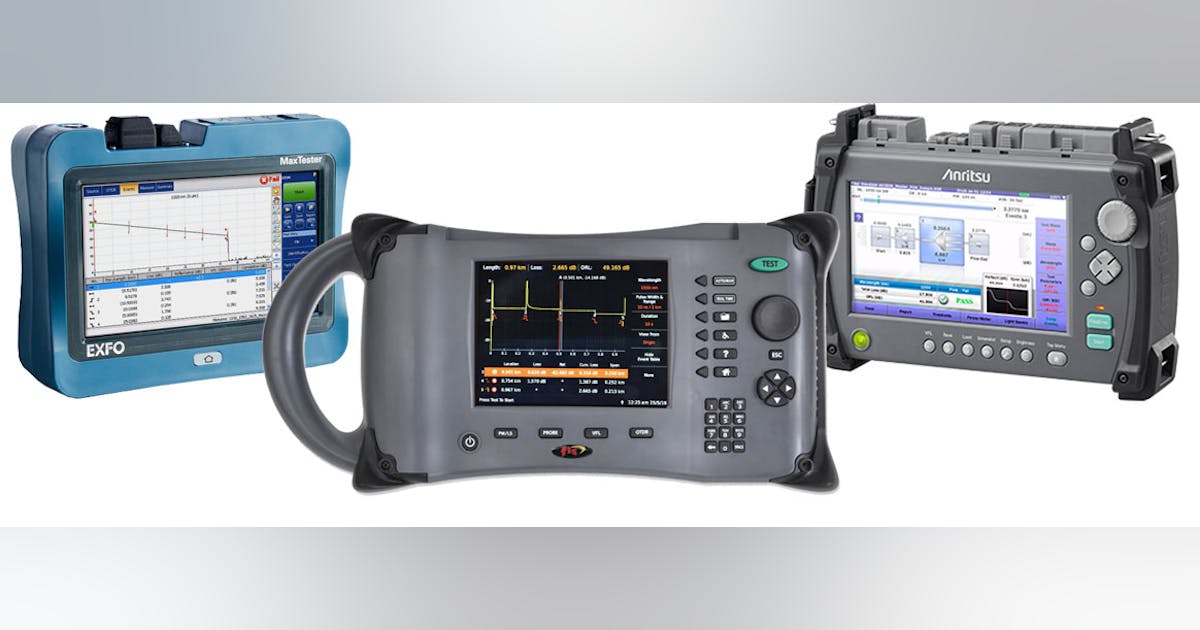

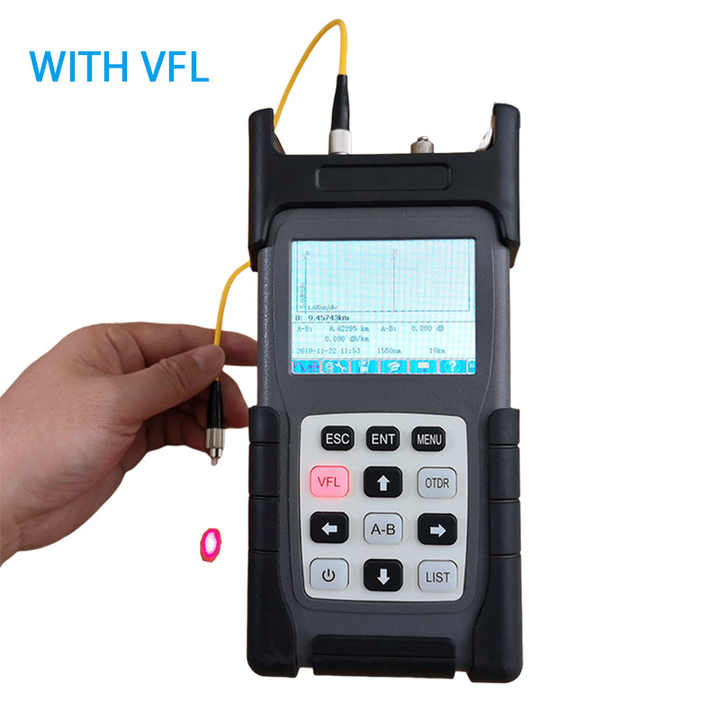

OTDR-sporet er en grafisk representasjon av det tilbake spredte lysets intensitet (i dB) som funksjon av avstanden langs fiberen. Ved å analysere formen og karakteristikaene til dette sporet, kan teknikere identifisere ulike hendelser og vurdere kvaliteten på den optiske fiberforbindelsen.
Identifisere Fiberenden: Det Plutselige Fallet
Den mest åpenbare hendelsen i et OTDR-spor er den kraftige Fresnel-refleksjonen som oppstår ved enden av fiberen, hvor lyset går fra glassfiber til luft (en betydelig endring i brytningsindeks). Dette manifesteres som en stor pigg etterfulgt av et raskt og betydelig fall i signalnivået til støyterskelen. Plasseringen av denne piggen indikerer den totale lengden på fiberen som testes.
Lokalisere Skjøter: Små Tap og Refleksjoner
Mekaniske skjøter og fusjonsskjøter er punkter hvor to fiberender er permanent forbundet. Ideelt sett skal en skjøt ha minimalt tap og minimal refleksjon. I et OTDR-spor vises en skjøt vanligvis som et lite fall i signalnivået (som representerer skjøtetapet) og muligens en liten Fresnel-refleksjon hvis det er en mismatch i brytningsindeks eller en dårlig utført skjøt. Kvaliteten på skjøten kan vurderes basert på størrelsen på tapet og refleksjonen.
Oppdage Kontakter: Refleksjoner og Potensielt Tap
Optiske kontakter er koblingspunkter som muliggjør midlertidig tilkobling og frakobling av fiberoptiske kabler. En god kontakt skal ha lavt innsettingstap og lav returrefleksjon. I et OTDR-spor vises en kontakt typisk som en tydelig Fresnel-refleksjon på grunn av grenseflaten mellom fiberen og luften i kontaktgapet (selv om dette gapet ideelt sett er minimalt). Tapet forbundet med kontakten kan vurderes ved å analysere fallet i signalnivået gjennom kontaktpunktet.
Identifisere Fiberbrudd og Skader: Store Refleksjoner og Tap
Fiberbrudd eller alvorlige skader på fiberen forårsaker en betydelig Fresnel-refleksjon på grunn av den store endringen i brytningsindeks ved bruddstedet. Dette etterfølges ofte av et kraftig fall i signalnivået, da lite eller intet lys passerer forbi bruddpunktet. OTDR-en kan nøyaktig lokalisere avstanden til bruddet, noe som er avgjørende for rask reparasjon.
Analysere Tap per Kilometer: Vurdere Fiberkvalitet
Den generelle helningen på OTDR-sporet indikerer dempningen per kilometer (dB/km) for fiberen. En brattere helning indikerer høyere tap, noe som kan skyldes dårlig fiberkvalitet, stress på fiberen (f.eks. for stram bøying) eller andre problemer. OTDR-en kan beregne tapet mellom to punkter langs fiberen, noe som er nyttig for å vurdere ytelsen til individuelle fibersegmenter.
Gains og Anomalier: Uventede Økninger i Signalnivå
I noen tilfeller kan OTDR-sporet vise en tilsynelatende økning i signalnivået, kjent som en «gain» eller «gainer». Dette er vanligvis et artefakt forårsaket av en forskjell i tilbake spredningskoeffisienten mellom to fibre som er skjøtet sammen. Fiberen med høyere tilbake spredning vil vise et høyere signalnivå etter skjøten, noe som kan feiltolkes som en forsterkning. Det er viktig å være klar over dette fenomenet for å unngå feilaktige konklusjoner om fiberens ytelse.
Bruksområder for OTDR-Maling i Fiberoptiske Nettverk
OTDR-maling er et allsidig verktøy med et bredt spekter av bruksområder gjennom hele livssyklusen til et fiberoptisk nettverk.
Installasjon og Kommisjonering: Sikre Kvalitet fra Starten
Under installasjonen av nye fiberoptiske kabler brukes OTDR-en til å verifisere at installasjonen er utført korrekt og at fiberen ikke har blitt skadet under prosessen. OTDR-målinger utføres for å dokumentere fibrenes lengde, identifisere eventuelle skjøter og kontakter, og måle det totale tapet i forbindelsen. Dette sikrer at nettverket oppfyller spesifikasjonene før det tas i bruk.
Vedlikehold og Feilsøking: Rask Identifisering av Problemer
I driftsfasen er OTDR-en et uvurderlig verktøy for feilsøking av problemer i fiberoptiske nettverk. Når en feil oppstår, for eksempel et fiberbrudd eller en dårlig kontakt, kan en OTDR-måling raskt lokalisere feilens nøyaktige posisjon. Dette reduserer nedetiden betydelig og effektiviserer reparasjonsprosessen. OTDR-en kan også brukes til periodisk vedlikehold for å overvåke fibrenes tilstand over tid og identifisere potensielle problemer før de fører til driftsforstyrrelser.
Nettverksoppgraderinger og Utvidelser: Vurdering av Eksisterende Infrastruktur
Når et fiberoptisk nettverk skal oppgraderes eller utvides, kan OTDR-målinger brukes til å vurdere tilstanden til den eksisterende infrastrukturen. Dette inkluderer å måle tapet i eksisterende fibersegmenter og skjøter for å sikre at de kan støtte de nye kravene til båndbredde og ytelse. OTDR-data kan også hjelpe til med å planlegge den mest effektive måten å integrere ny fiberoptikk med det eksisterende nettverket.
Dokumentasjon og Rapportering: Opprettholde Nøyaktige Registre
OTDR-målinger spiller en viktig rolle i dokumentasjonen av fiberoptiske nettverk. OTDR-sporene og de genererte rapportene gir en visuell og kvantitativ oversikt over fibrenes karakteristika, inkludert lengde, tap per kilometer, plassering og tap av skjøter og kontakter. Denne dokumentasjonen er essensiell for fremtidig referanse, feilsøking og nettverksadministrasjon.
Viktigheten av Korrekt OTDR-Vedlikehold og Kalibrering
For å sikre nøyaktige og pålitelige OTDR-målinger er det avgjørende å opprettholde OTDR-enheten i god stand og sørge for regelmessig kalibrering. Et dårlig vedlikeholdt eller ukalibrert OTDR kan gi feilaktige resultater, noe som kan føre til feilaktig feilsøking og ineffektive reparasjoner.
Rengjøring og Inspeksjon: Forebyggende Tiltak for Optimal Ytelse

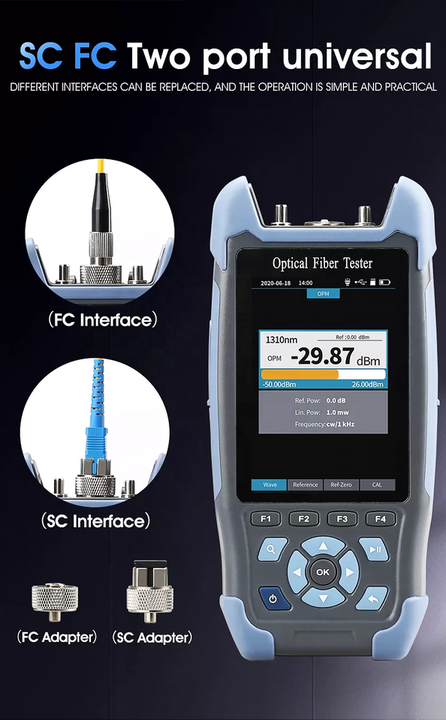

OTDR-enheten bør holdes ren og fri for støv og smuss. Spesielt viktig er rengjøringen av fiberoptiske kontakter som kobles til OTDR-en. Smuss eller partikler på kontaktoverflatene kan forårsake falske refleksjoner og unøyaktige målinger. Regelmessig inspeksjon av kontaktene ved hjelp av et fiberinspeksjonsmikroskop anbefales for å sikre at de er rene og fri for skader.
Håndtering og Oppbevaring: Beskyttelse av Instrumentet
OTDR-enheten er et presisjonsinstrument og bør håndteres med forsiktighet. Unngå å miste eller utsette enheten for støt eller vibrasjoner. Når OTDR-en ikke er i bruk, bør den oppbevares i et beskyttende etui på et tørt og temperert sted.
Batterivedlikehold: Sikre Kontinuerlig Drift
De fleste OTDR-enheter drives av batterier. For å sikre lang og pålitelig drift er det viktig å følge produsentens anbefalinger for batterivedlikehold. Dette kan inkludere korrekt lading og utlading av batteriet, samt unngåelse av ekstreme temperaturer under lagring og bruk.
Regelmessig Kalibrering: Sikre Nøyaktighet og Sporbarhet
Kalibrering er prosessen med å sammenligne målingene fra OTDR-enheten med kjente standarder for å sikre nøyaktighet. Over tid kan komponentene i OTDR-enheten drifte, noe som kan påvirke nøyaktigheten av målingene. Regelmessig kalibrering, utført av et akkreditert kalibreringslaboratorium, er avgjørende for å sikre at OTDR-en gir pålitelige resultater og oppfyller kravene til kvalitetsstyringssystemer.
Feilsøking av Vanlige Problemer ved OTDR-Maling
Selv med riktig bruk og vedlikehold kan det oppstå problemer under OTDR-malingen. Å kunne feilsøke disse problemene er viktig for å sikre effektive målinger.
Ingen Spor: Manglende Signal
Hvis OTDR-en ikke viser noe spor, kan det være flere årsaker. Sjekk først at fiberen er korrekt tilkoblet OTDR-porten og at OTDR-en er riktig innstilt for den aktuelle fiberen (f.eks. bølgelengde, puls bredde). Kontroller også at laseren er aktivert. Hvis problemet vedvarer, kan det være en alvorlig feil i fiberen (f.eks. et brudd nær enden) eller et problem med selve OTDR-enheten.
Svakt Spor: Lavt Signalnivå
Et svakt spor kan skyldes for høyt tap i fiberen, for kort puls bredde (som reduserer energien i pulsen), eller feil innstilling av dynamisk område. Sjekk fiberens spesifikasjoner for forventet tap og juster OTDR-innstillingene deretter. Lange avstander krever vanligvis lengre puls bredder og høyere dynamisk område.
Støyende Spor: Dårlig Signal-til-Støy-Forhold
Et støyende spor gjør det vanskelig å identifisere hendelser nøyaktig. Dette kan skyldes for kort gjennomsnittstid (OTDR-en tar flere målinger og gjennomsnittsberegner dem for å redusere støy), for lavt signalnivå (se ovenfor), eller en defekt OTDR-enhet. Øk gjennomsnittstiden for å forbedre signal-til-støy-forholdet. Hvis problemet vedvarer, kan det indikere et problem med fiberen eller OTDR-en.
Falske Hendelser: Artefakter i Sporet
Noen ganger kan OTDR-sporet vise hendelser som ikke eksisterer i den fysiske fiberen. Dette kan skyldes refleksjoner fra OTDR-porten (spesielt ved bruk av korte puls bredder), multiple refleksjoner mellom to sterke reflektorer, eller «gainere» ved skjøter mellom fibre med forskjellige tilbake spredningsegenskaper. Bruk av en «launch cable» (en ekstra fiberlengde koblet mellom OTDR-en og testfiberen) kan bidra til å eliminere refleksjoner fra OTDR-porten. Vær forsiktig med tolkningen av «gainere».
Uventet Høyt Tap: Problemer i Fiber eller Koblinger
Hvis det målte tapet er betydelig høyere enn forventet, kan det indikere problemer som for stramme bøyer på fiberen, skader på fiberen, dårlige skjøter eller kontakter med høyt innsettingstap. Inspiser fiberen visuelt for eventuelle tegn på skade og sjekk kvaliteten på sk
