Loddefittings: En Omfattende Guide til Sikre og Varige Rørforbindelser

I en verden hvor presisjon og pålitelighet er avgjørende, spesielt når det gjelder væske- og gassoverføringssystemer, spiller loddefittings en fundamental rolle. Disse essensielle komponentene sikrer sterke, lekkasjesikre og varige forbindelser mellom rør av ulike materialer og dimensjoner. Denne omfattende guiden tar deg med på en dypdykkende reise inn i loddefittings verden, og utforsker deres mangfoldige typer, de involverte materialene, de intrikate installasjonsprosessene, viktigheten av korrekt vedlikehold og de utallige applikasjonene som drar nytte av deres overlegne egenskaper.

Hva er Loddefittings og Hvorfor er de Viktige?

Loddefittings er mekaniske koblinger som brukes til å skape en permanent forbindelse mellom to eller flere rør ved hjelp av en loddeprosess. I motsetning til mekaniske fittings som skrus sammen, skaper lodding en metallurgisk binding mellom fittingen og røret ved hjelp av et smeltet loddemateriale. Denne prosessen resulterer i en forbindelse som er betydelig sterkere og mer motstandsdyktig mot lekkasjer, vibrasjoner og ekstreme temperaturer. Viktigheten av loddefittings kan ikke understrekes nok, da de danner ryggraden i mange kritiske systemer, fra de enkleste VVS-installasjonene i hjemmet til de mest komplekse industrielle prosessene.

Fordelene med å Bruke Loddefittings

Bruken av loddefittings gir en rekke betydelige fordeler som gjør dem til et foretrukket valg i mange applikasjoner:

• Lekkasjesikkerhet: Den metallurgiske bindingen som skapes ved lodding resulterer i en ekstremt tett og lekkasjesikker forbindelse, noe som er avgjørende for systemer som håndterer væsker eller gasser under trykk.
• Holdbarhet og Lang Levetid: Korrekt installerte loddefittings kan vare i flere tiår uten å forringes, noe som reduserer behovet for kostbare reparasjoner og utskiftninger.
• Styrke: De loddede forbindelsene er svært sterke og tåler betydelige mekaniske påkjenninger, inkludert vibrasjoner og trykkvariasjoner.
• Temperaturmotstand: Loddefittings kan operere effektivt over et bredt temperaturområde, noe som gjør dem egnet for både varme og kalde systemer.

• Korrosjonsbestandighet: Avhengig av materialvalget for både fittingen og loddematerialet, kan loddefittings tilby utmerket motstand mot korrosjon fra ulike medier.
• Kostnadseffektivitet på Lang Sikt: Selv om installasjonsprosessen kan kreve mer tid og ferdigheter enn enkle mekaniske koblinger, resulterer den lange levetiden og reduserte vedlikeholdsbehovet i kostnadsbesparelser over tid.
• Fleksibilitet: Loddefittings er tilgjengelige i et bredt spekter av former og størrelser, noe som gir fleksibilitet i design og installasjon av komplekse rørsystemer.
• Estetikk: Loddede forbindelser har ofte et renere og mer profesjonelt utseende sammenlignet med store, klumpete mekaniske koblinger.

De Ulike Typene Loddefittings og Deres Anvendelser

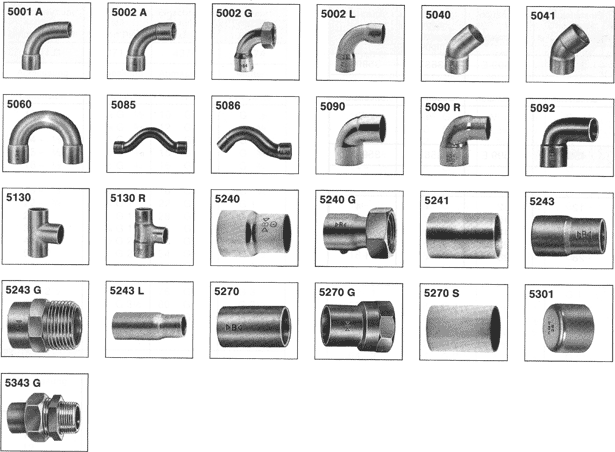

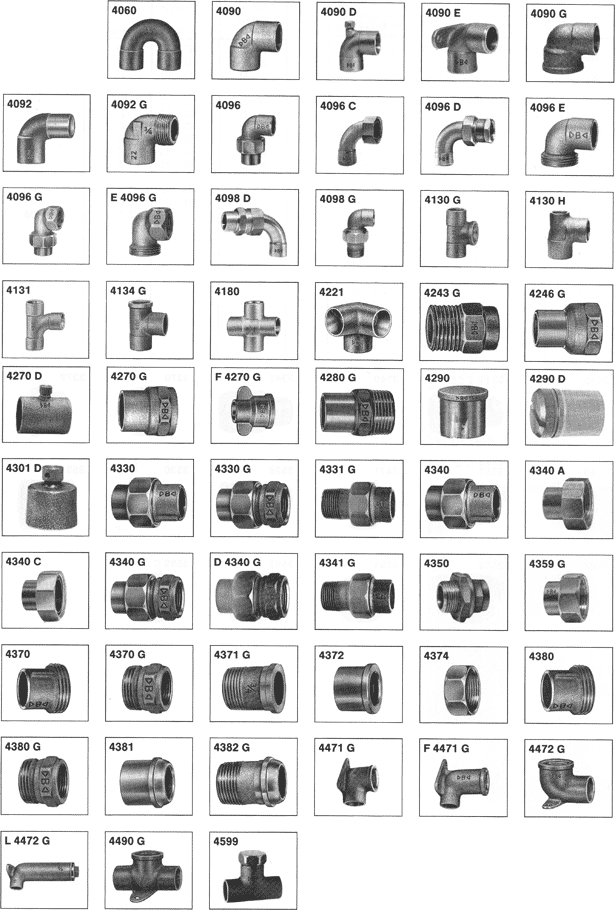

Mangfoldet av loddefittings er imponerende, med design som er skreddersydd for spesifikke formål og rørkonfigurasjoner. Her er en oversikt over noen av de vanligste typene:

Koblinger (Couplings)

Koblinger er de mest grunnleggende typene loddefittings og brukes til å skjøte to rør med samme diameter ende-til-ende. De er essensielle for å forlenge rørstrekk eller for å koble sammen prefabrikkerte rørseksjoner.

Reduksjonskoblinger (Reducing Couplings)

Reduksjonskoblinger ligner på vanlige koblinger, men de har to forskjellige innerdiametre som gjør det mulig å koble sammen rør med ulik størrelse. Disse er avgjørende når et rørsystem krever en gradvis endring i diameter.

T-stykker (Tees)

T-stykker har tre åpninger som gjør det mulig å lage en avgrening fra en hovedrørledning. De er tilgjengelige med like store åpninger (like tees) eller med en redusert sidegren (reducing tees) for å tilpasse rør med forskjellige dimensjoner.

Albuer (Elbows)

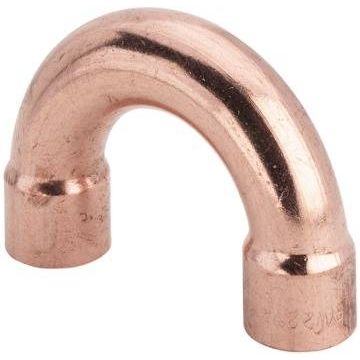

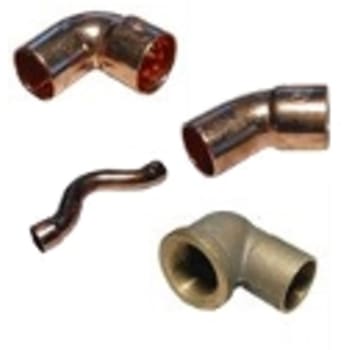

Albuer brukes til å endre retningen på en rørledning. De er vanligvis tilgjengelige i vinkler på 90 grader og 45 grader, men andre vinkler kan også forekomme. Langradiusalbuer gir en gradvisere retningsendring og reduserer trykktapet i systemet.

Nippler (Nipples)

Nippler er korte rørstykker med utvendige gjenger i begge ender. Selv om de i seg selv ikke er loddefittings, brukes de ofte i kombinasjon med loddeadaptere for å koble sammen komponenter med gjengede tilkoblinger til et loddet rørsystem.

Unioner (Unions)

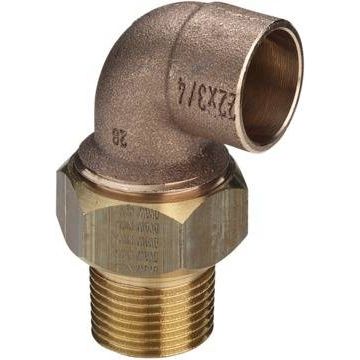

Unioner er spesielle typer koblinger som gjør det mulig å demontere en rørledning uten å måtte kutte rørene. De består vanligvis av tre deler: to endebeslag som loddes til rørene og en mutter som trekker dem sammen, og skaper en tett forsegling ved hjelp av en pakning eller en konisk metall-mot-metall-forbindelse.

Kapper (Caps)

Kapper brukes til å lukke enden av en rørledning, enten permanent eller midlertidig for testing. De er tilgjengelige i forskjellige former, inkludert endekapper og hetter.

Plugger (Plugs)

I likhet med kapper brukes plugger til å lukke åpninger, men de har vanligvis innvendige eller utvendige gjenger for å skrus inn i en fitting eller en komponent med gjenger.

Flenser (Flanges)

Flenser er skiveformede beslag som festes til rør ved lodding eller sveising og deretter boltes sammen for å skape en forbindelse. De brukes ofte i større rørdimensjoner og i applikasjoner som krever hyppig demontering for vedlikehold eller inspeksjon.

Adaptere (Adapters)

Adaptere er overgangsfittings som gjør det mulig å koble sammen rør eller komponenter med forskjellige tilkoblingstyper, for eksempel fra loddetilkobling til gjenger (enten innvendige eller utvendige).

Spesialfittings

I tillegg til de vanlige typene finnes det også en rekke spesialfittings designet for spesifikke applikasjoner, som for eksempel muffe-nipler, bend med muffe, og overganger til andre materialer som plast eller slanger.

Materialer som Brukes i Loddefittings: Egenskaper og Valg

Valget av materiale for loddefittings er kritisk og avhenger av en rekke faktorer, inkludert typen væske eller gass som transporteres, driftstemperaturen og -trykket, korrosjonsrisikoen og de gjeldende forskriftene og standardene. De vanligste materialene som brukes i produksjonen av loddefittings inkluderer:

Kobber

Kobber er et av de mest populære materialene for loddefittings på grunn av dets utmerkede varmeledningsevne, korrosjonsbestandighet mot vann og mange andre væsker, og dets evne til å danne sterke loddede forbindelser. Kobberfittings er mye brukt i VVS-systemer for drikkevann, oppvarming og kjøling.

Messing

Messing, en legering av kobber og sink, er et annet vanlig materiale for loddefittings. Messing tilbyr god styrke, korrosjonsbestandighet og er generelt rimeligere enn ren kobber. Ulike messinglegeringer har forskjellige egenskaper, og noen kan inneholde små mengder bly for å forbedre bearbeidbarheten. Det er viktig å være oppmerksom på blyinnholdet, spesielt i applikasjoner som involverer drikkevann, hvor blyfrie messingalternativer er påkrevd i mange regioner.

Bronse

Bronse er en legering hovedsakelig bestående av kobber, vanligvis med tinn som hovedtilsetning, men også andre elementer som aluminium, silisium eller mangan kan være til stede. Bronsefittings har høy styrke og utmerket korrosjonsbestandighet, spesielt i marine miljøer og for håndtering av visse kjemikalier.

Stål

Stål, inkludert karbonstål og rustfritt stål, brukes også til loddefittings i applikasjoner som krever høy styrke og motstand mot høye trykk og temperaturer. Lodding av stål krever spesielle loddematerialer og teknikker på grunn av stålets høyere smeltepunkt og tendens til å oksidere.

Andre Materialer

I noen spesialiserte applikasjoner kan loddefittings også være laget av andre materialer som cupronickel (en legering av kobber og nikkel) for utmerket korrosjonsbestandighet i saltvannsmiljøer.

Loddeprosessen: Trinn for Trinn

En vellykket lodding krever nøye forberedelse, riktig teknikk og bruk av passende materialer. Her er en trinnvis oversikt over loddeprosessen for loddefittings:

Trinn 1: Klargjøring av Rørene og Fittings

Det første og kanskje viktigste trinnet er å sikre at rørene og loddefittingene er rene, tørre og fri for oksider og andre forurensninger. Dette oppnås ved å:

• Kutte rørene rett: Bruk en rørkutter for å sikre et rent og vinkelrett kutt. Unngå bruk av sag, da dette kan etterlate grader og ujevnheter.
• Rense rørenden: Fjern eventuelle grader og ujevnheter fra innsiden og utsiden av rørenden ved hjelp av en avgraderingsverktøy eller en fil.
• Rengjøre loddeflaten: Bruk en stålbørste eller smergelduk for å rengjøre både innsiden av fittingmuffen og utsiden av rørenden som skal loddes. Målet er å fjerne oksider og eksponere blankt metall for å sikre god vedheft av loddematerialet.
• Tilpasse delene: Kontroller at røret passer godt inn i fittingen uten overdreven slark. En liten glipe er nødvendig for at loddematerialet skal trekkes inn ved kapillærvirkning.

Trinn 2: Påføring av Flussmiddel

Flussmiddel er et kjemisk middel som påføres de rengjorte loddeflaten rett før oppvarming. Hovedfunksjonene til flussmiddelet er å:

• Fjerne gjenværende oksider: Selv etter grundig rengjøring kan det dannes et tynt lag med oksider. Flussmiddelet hjelper til med å løse opp disse oksidene under oppvarming.
• Forhindre ytterligere oksidasjon: Flussmiddelet danner en beskyttende barriere som hindrer oksygen i luften fra å reagere med metalloverflaten under oppvarming.
• Fremme flyt av loddematerialet: Flussmiddelet reduserer overflatespenningen til det smeltede loddematerialet, slik at det kan flyte jevnt inn i skjøten ved kapillærvirkning.

Det er viktig å bruke riktig type flussmiddel for de involverte metallene og loddematerialet. Følg produsentens anvisninger for påføring. Vanligvis påføres et tynt, jevnt lag med flussmiddel på utsiden av rørenden og innsiden av fittingmuffen.

Trinn 3: Oppvarming av Skjøten

Oppvarmingen av rørskjøten og fittingen er et kritisk steg som krever forsiktighet og kontroll. Varmen må tilføres jevnt for å sikre at både røret og fittingen når riktig temperatur samtidig. Vanlige varmekilder inkluderer:

• Propanbrenner: En vanlig og allsidig varmekilde for de fleste loddejobber.
• MAPP-gassbrenner: Gir en høyere flammetemperatur enn propan og er egnet for større dimensjoner og materialer med høyere smeltepunkt.
• Oksygen-acetylenbrenner: Brukes hovedsakelig for sveising, men kan også brukes til lodding av større dimensjoner eller stål, og krever stor forsiktighet på grunn av den høye temperaturen.

Under oppvarmingen bør flammen rettes mot fittingen, og deretter beveges frem og tilbake for å varme opp både fittingen og røret jevnt. Unngå å fokusere flammen direkte på loddematerialet. Riktig temperatur er nådd når flussmiddelet begynner å boble og bli klart.

Trinn 4: Tilføring av Loddemateriale

Når skjøten har nådd riktig temperatur, kan loddematerialet tilføres. Berør loddetråden mot kanten av fittingmuffen, nær røret. Hvis temperaturen er riktig, vil loddematerialet smelte umiddelbart og trekkes inn i skjøten ved kapillærvirkning. Fortsett å tilføre loddemateriale rundt hele omkretsen av skjøten til en jevn fillet dannes.

Det er viktig å bruke riktig type loddemateriale for de involverte metallene. Vanlige loddematerialer for kobber og messing inkluderer tinn-bly-legeringer (som ikke bør brukes for drikkevannssystemer i mange regioner på grunn av blyinnholdet) og blyfrie legeringer som tinn-sølv eller tinn-kobber.

Trinn 5: Avkjøling og Rengjøring

Etter at loddematerialet er påført, la skjøten avkjøles naturlig. Unngå å kjøle den ned raskt med
