IPE Bjelke Tabell: En Oversikt over Dimensjoner og Egenskaper
Innledning
IPE-bjelker (European I-beams) er en type stålbjelke som er mye brukt i byggeteknikk på grunn av deres styrke og fleksibilitet. I denne tabellen finner du de vanligste dimensjonene og egenskapene til IPE-bjelker, inkludert høyde, bredde, tykkelse, og maksimal belastning.

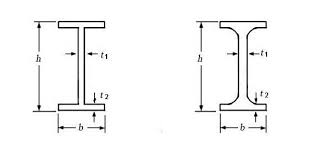

IPE Bjelke Dimensjonstabell
| IPE Størrelse | Høyde (mm) | Bredde (mm) | Flens Tykkelse (mm) | Kjerne Tykkelse (mm) | Vekt (kg/m) | Maksimal Belastning (kN/m) |
|---|---|---|---|---|---|---|
| IPE 80 | 80 | 46 | 5 | 5 | 5.0 | 6.1 |
| IPE 100 | 100 | 55 | 5 | 5 | 6.5 | 8.2 |
| IPE 120 | 120 | 64 | 6 | 6 | 8.1 | 10.0 |
| IPE 140 | 140 | 73 | 6 | 6 | 9.6 | 12.5 |
| IPE 160 | 160 | 82 | 7 | 7 | 12.0 | 15.0 |
| IPE 180 | 180 | 93 | 7 | 7 | 15.1 | 19.0 |
| IPE 200 | 200 | 102 | 8 | 8 | 17.4 | 22.5 |
| IPE 220 | 220 | 112 | 8 | 8 | 21.0 | 27.0 |
| IPE 240 | 240 | 124 | 9 | 9 | 24.6 | 31.0 |
| IPE 270 | 270 | 146 | 9 | 9 | 31.2 | 38.0 |
| IPE 300 | 300 | 160 | 10 | 10 | 37.8 | 46.0 |
| IPE 330 | 330 | 176 | 10 | 10 | 45.3 | 55.0 |
| IPE 360 | 360 | 192 | 11 | 11 | 52.8 | 63.0 |
| IPE 400 | 400 | 210 | 12 | 12 | 61.8 | 75.0 |
Bruksområder for IPE Bjelker
- Konstruksjoner: Vanlig brukt i bygninger, broer og industrielle konstruksjoner.
- Støttebjelker: Brukes som støttebjelker for tak og gulv.
- Rehabilitering: Effektive for å forsterke eksisterende strukturer.
Konklusjon
IPE-bjelker er essensielle komponenter i moderne byggeteknikk. Ved å forstå dimensjonene og egenskapene til ulike IPE-størrelser, kan ingeniører og byggmestere gjøre informerte valg når de planlegger og konstruerer prosjekter. For spesifikke beregninger og applikasjoner anbefales det å konsultere en strukturingeniør.
