Introduksjon til shuntventiler
I en verden der presis kontroll over væskestrømmer er avgjørende, spiller shuntventilen en sentral rolle. Enten det gjelder å regulere temperaturen i et avansert varmeanlegg, sikre optimal drift i et industrielt kjølesystem, eller styre komplekse prosesser i kjemisk industri, er shuntventilen en uunnværlig komponent. Denne grundige guiden vil dykke dypt inn i hva en shuntventil er, hvordan den fungerer, de forskjellige typene som finnes, og de mange bruksområdene den dekker.
Grunnleggende funksjon: Slik virker en shuntventil
Kjernen i funksjonen til en shuntventil er evnen til å blande to eller flere væskestrømmer for å oppnå en ønsket temperatur eller flyt. Forestill deg to rør som fører væske med ulik temperatur. Shuntventilen fungerer som et veikryss der disse strømmene møtes. Ved hjelp av en intern mekanisme, ofte en roterende eller lineær ventilkropp, kan shuntventilen justere forholdet mellom de innkommende strømmene. Dette resulterer i en utgående strøm med en nøyaktig kontrollert temperatur eller flyt.
Den interne mekanismen kan styres manuelt, ved hjelp av et håndtak eller en justeringsskrue, eller automatisk ved hjelp av en aktuator som reagerer på et signal fra en termostat eller et annet kontrollsystem. Dette gir fleksibilitet og presisjon i reguleringen av væskestrømmen.
De forskjellige typene shuntventiler
Det finnes flere forskjellige typer shuntventiler, hver designet for spesifikke bruksområder og krav. De vanligste inkluderer:
- Manuelle shuntventiler: Disse ventilene justeres manuelt av en operatør. De er enkle i konstruksjonen og pålitelige for systemer der hyppige justeringer ikke er nødvendig.
- Termostatiske shuntventiler: Disse ventilene har en innebygd termostat som automatisk regulerer blandingsforholdet basert på temperaturen på den utgående væsken. De er ideelle for systemer der en konstant temperatur er kritisk, for eksempel i varmtvannsberedere eller gulvvarmesystemer.
- Motoriserte shuntventiler (med aktuator): Disse ventilene styres av en ekstern aktuator, som igjen mottar signaler fra et kontrollsystem. Dette gir mulighet for fjernstyring og automatisering av væskestrømmen, og er vanlig i mer komplekse industrielle anlegg og avanserte VVS-systemer.

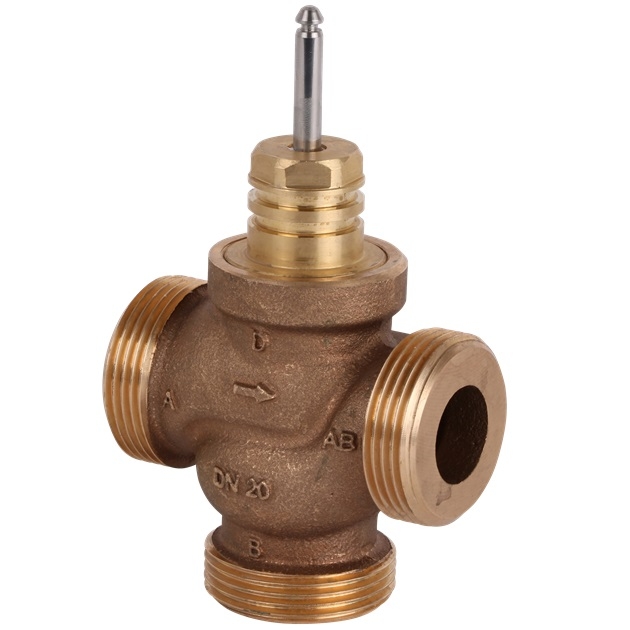

- Treveis shuntventiler: Disse ventilene har tre porter og kan brukes til å enten blande to innkommende strømmer til én utgående, eller til å fordele én innkommende strøm til to utgående.
- Fireveis shuntventiler: Disse ventilene har fire porter og brukes ofte i mer avanserte varmesystemer for å styre både varmtvannstilførsel og returvann, for eksempel i forbindelse med varmepumper.
Bruksområder for shuntventiler
Shuntventiler finner bred anvendelse i en rekke forskjellige industrier og systemer. Noen av de vanligste inkluderer:
- VVS-anlegg (Varme, Ventilasjon og Sanitær): I boliger, kommersielle bygg og industrielle anlegg brukes shuntventiler for å regulere temperaturen i varme- og kjølesystemer, gulvvarme, radiatorer og varmtvannsberedere.
- Industriell prosesskontroll: I kjemisk industri, næringsmiddelindustri og annen prosessindustri er nøyaktig kontroll av væsketemperatur og flyt avgjørende for produktkvalitet og effektivitet. Shuntventiler spiller en viktig rolle i disse prosessene.
- Energisystemer: I kraftverk og fjernvarmesystemer brukes shuntventiler for å optimalisere energioverføringen og sikre stabil drift.
- Marine applikasjoner: I skip og offshore-installasjoner brukes shuntventiler i ulike systemer for å kontrollere væskestrømmer under krevende forhold.
Fordeler med å bruke shuntventiler
Bruken av shuntventiler gir en rekke viktige fordeler:
- Presis temperaturkontroll: Shuntventiler muliggjør nøyaktig blanding av væskestrømmer for å oppnå og opprettholde ønsket temperatur.
- Energieffektivitet: Ved å optimalisere væskestrømmen og temperaturen kan shuntventiler bidra til redusert energiforbruk.
- Økt systemytelse: Korrekt bruk av shuntventiler kan forbedre effektiviteten og levetiden til hele systemet.
- Fleksibilitet og allsidighet: Med ulike typer og styringsmekanismer kan shuntventiler tilpasses en rekke forskjellige bruksområder.
- Automatisering: Motoriserte shuntventiler muliggjør automatisert styring og integrasjon med avanserte kontrollsystemer.
Konklusjon: Viktigheten av shuntventiler
Som denne omfattende guiden har vist, er shuntventilen en fundamental komponent i mange moderne systemer som krever nøyaktig kontroll over væskestrømmer og temperaturer. Fra komfortable inneklima i våre hjem til effektive industrielle prosesser, spiller shuntventilen en kritisk, om enn ofte usynlig, rolle. Ved å forstå de forskjellige typene, funksjonene og fordelene med shuntventiler, kan man ta informerte beslutninger om valg og implementering av disse viktige komponentene, og dermed sikre optimal drift og effektivitet i en rekke applikasjoner.
