Dobbelmuffe

Dobbelmuffe: En Dybdegående Guide til Essensielle Rørforbindelser

I en verden der infrastruktur og funksjonalitet er avhengig av sikre og effektive væske- og gassoverføringssystemer, spiller tilsynelatende små komponenter en avgjørende rolle. Blant disse er dobbelmuffen, en vital del av rørleggerarbeid og industrielle applikasjoner. Denne omfattende guiden tar sikte på å avdekke alle aspekter ved dobbelmuffer, fra deres grunnleggende funksjoner til avanserte bruksområder, materialvitenskap og installasjonsteknikker. Vårt mål er å gi deg en komplett forståelse som overgår all eksisterende informasjon, slik at du kan ta informerte beslutninger og utføre arbeid av høyeste kvalitet.

Hva er en Dobbelmuffe? En Definisjon og Grunnleggende Funksjoner

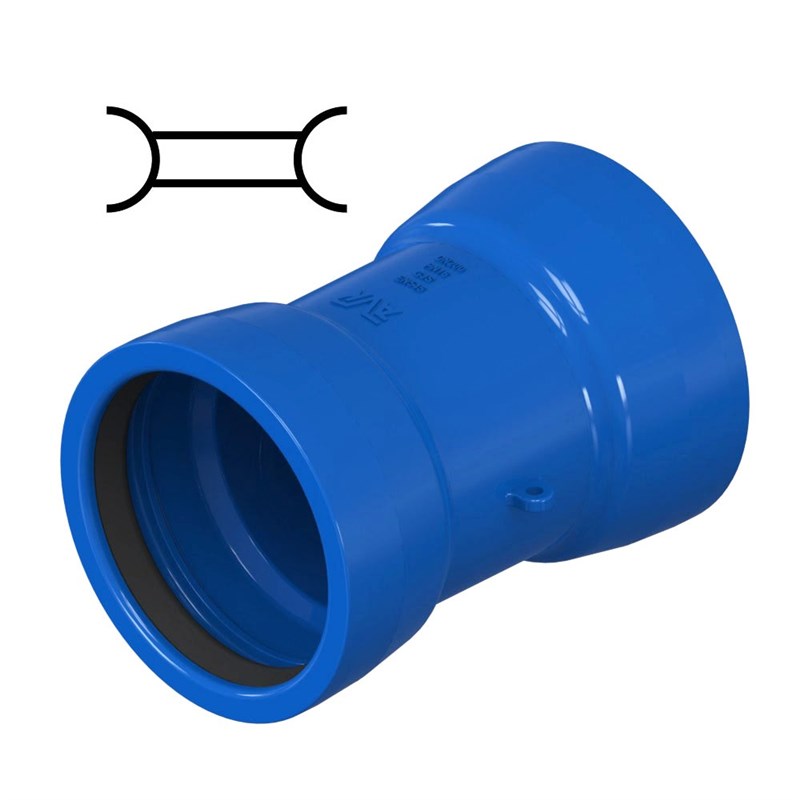

Kjernen i enhver rørledning er behovet for å koble sammen separate rørseksjoner på en sikker og lekkasjefri måte. Dobbelmuffen er en sylindrisk kobling som er designet for å skjøte to rør med samme nominelle diameter. Navnet «dobbel» refererer til at den har to ender, hver utformet for å omslutte enden av et rør. Den primære funksjonen til en dobbelmuffe er å skape en kontinuerlig passasje for væske eller gass, samtidig som den sikrer mekanisk styrke og forhindrer lekkasjer. Uten pålitelige dobbelmuffer ville moderne rørnettverk være sårbare for driftsforstyrrelser og potensielle skader.

De Viktigste Funksjonene til en Dobbelmuffe:

• Sikre rørforbindelser: Hovedoppgaven er å skape en robust og varig forbindelse mellom to rør.
• Lekkasjekontroll: Designet for å forhindre utslipp av innholdet i rørene, enten det er vann, avløpsvann, gass eller andre industrielle væsker.
• Trykkbestandighet: Må tåle det interne trykket i rørsystemet uten å svikte.
• Enkel installasjon: Designet for å være relativt enkel å montere, selv om nøyaktighet er avgjørende.

• Tilpasning til materialer: Tilgjengelig i en rekke materialer for å matche de tilkoblede rørene og det transporterte mediet.

Typer av Dobbelmuffer: En Omfattende Klassifisering

Mangfoldet av bruksområder for rørledninger har ført til utviklingen av forskjellige typer dobbelmuffer, hver med sine egne spesifikasjoner og fordeler. Å forstå disse forskjellene er avgjørende for å velge riktig kobling for en gitt applikasjon. Vi skal nå utforske de vanligste typene dobbelmuffer som finnes på markedet.

Standard Dobbelmuffer: Den Grunnleggende Koblingen

Dette er den mest grunnleggende formen for dobbelmuffe. Den er typisk en kort, sylindrisk hylse med innvendige gjenger eller en glatt boring for liming eller sveising. Standard dobbelmuffer brukes hovedsakelig for å skjøte to rør av samme materiale og dimensjon i rette linjer.

Reduksjonsmuffer: Når Dimensjoner Møtes

I situasjoner der rør med forskjellige diametre må kobles sammen, er reduksjonsmuffen løsningen. Denne typen muffe har to ender med ulik innvendig diameter, tilpasset de to rørene som skal forbindes. Reduksjonsmuffer er essensielle for å opprettholde flyt og trykk i systemer med varierende rørdimensjoner.

Overgangsmuffer: Materialforskjeller Overkommes

Noen ganger er det nødvendig å koble sammen rør laget av forskjellige materialer, for eksempel plast til metall. Overgangsmuffer er spesialdesignet for å håndtere disse overgangene, ofte ved hjelp av mekaniske tetninger eller spesielle lim som er kompatible med begge materialene. Disse muffene er avgjørende for å sikre korrosjonsbestandighet og lang levetid i blandede rørsystemer.

Reparasjonsmuffer (Skyvemuffer): Raske og Effektive Løsninger

Reparasjonsmuffer, også kjent som skyvemuffer eller teleskopmuffer, er utformet for å forenkle reparasjoner av skadede rørledninger. De har ofte en justerbar lengde som gjør det mulig å skyve muffen over det skadede området og deretter feste den til de uskadde rørdelene. Dette eliminerer behovet for å rotere rørene under installasjonen, noe som kan være vanskelig i trange omgivelser.

Muffer med Stoppring: For Presis Montering

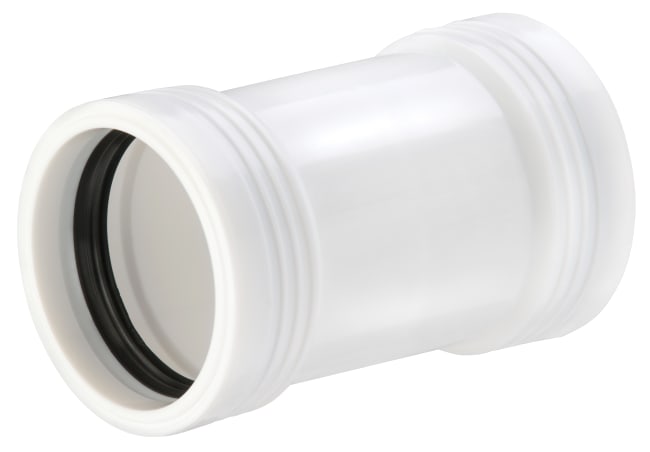

Noen dobbelmuffer er utstyrt med en intern stoppring som sikrer at røret skyves inn til riktig dybde. Dette er spesielt viktig ved liming av plastrør, hvor korrekt innstikkdybde er avgjørende for en sterk og tett forbindelse.

Gjengede Dobbelmuffer: Mekanisk Sikkerhet

Gjengede dobbelmuffer har innvendige gjenger som skrus på utvendige gjenger på rørenden. Denne typen forbindelse gir en sterk mekanisk sammenføyning og er vanlig i applikasjoner der det er behov for enkel demontering og remontering, eller der sveising eller liming ikke er praktisk.

Sveisemuffer: For Permanente Forbindelser

Sveisemuffer er designet for å bli permanent forbundet med rørene ved hjelp av ulike sveiseteknikker, avhengig av materialet (f.eks. stål, rustfritt stål). Sveising gir en svært sterk og tett forbindelse som er ideell for høy-trykksystemer og applikasjoner der lekkasjer absolutt må unngås.

Presse-muffer: Moderne og Effektiv Teknologi

Presse-muffer representerer en moderne tilnærming til rørforbindelser. De har spesielle ender som presses rundt røret ved hjelp av et spesialverktøy. Dette skaper en rask, sikker og pålitelig forbindelse uten behov for gjenging, sveising eller liming. Presse-systemer blir stadig mer populære på grunn av deres effektivitet og tidsbesparende egenskaper.

Flensmuffer: For Større Rørdimensjoner og Høyt Trykk

For rør med større diametre og systemer som opererer under høyt trykk, er flensmuffer en vanlig løsning. Disse muffene har flenser på endene som boltes sammen, ofte med en pakning i mellom for å sikre tetning. Flensforbindelser er robuste og tillater enkel demontering for vedlikehold eller inspeksjon.

Materialer som Brukes i Dobbelmuffer: En Viktig Faktor for Ytelse

Valget av materiale for en dobbelmuffe er kritisk for dens ytelse, levetid og kompatibilitet med rørsystemet og det transporterte mediet. Ulike materialer har forskjellige egenskaper når det gjelder styrke, korrosjonsbestandighet, temperaturbestandighet og kostnad. La oss se nærmere på de vanligste materialene som brukes i produksjonen av dobbelmuffer.

Plastmuffer: Lett, Korrosjonsbestandig og Allsidig

Plastmuffer er populære på grunn av deres lave vekt, gode korrosjonsbestandighet og relativt lave kostnad. Vanlige plastmaterialer inkluderer:

• PVC (Polyvinylklorid): Utbredt for kaldtvannssystemer og avløpsrør på grunn av sin kjemiske resistens og lave pris.
• CPVC (Klorert Polyvinylklorid): Tåler høyere temperaturer enn PVC og brukes ofte for varmtvannssystemer.
• PP (Polypropylen): Har god kjemisk resistens og brukes i både kaldt- og varmtvannssystemer, samt i industrielle applikasjoner.
• PE (Polyeten): Fleksibelt materiale som brukes i vann- og gassledninger, ofte forbundet med sveising eller spesielle mekaniske koblinger.
• PVDF (Polyvinylidenfluorid): Har utmerket kjemisk resistens og høy temperaturbestandighet, brukt i krevende industrielle miljøer.

Metallmuffer: Styrke og Holdbarhet for Krevende Applikasjoner

Metallmuffer tilbyr høy styrke og holdbarhet og brukes ofte i systemer som opererer under høyt trykk eller ekstreme temperaturer. Vanlige metaller inkluderer:

• Stål (Karbonstål): En kostnadseffektiv løsning for mange applikasjoner, men kan være utsatt for korrosjon hvis ikke overflatebehandlet.
• Rustfritt Stål: Tilbyr utmerket korrosjonsbestandighet og brukes i applikasjoner der hygiene og renhet er viktig, som i næringsmiddelindustrien og medisinsk utstyr.
• Kobber: Har god varmeledningsevne og korrosjonsbestandighet, vanlig i vann- og varmesystemer. Kobbermuffer forbindes ofte ved lodding eller pressing.
• Messing: En legering av kobber og sink, kjent for sin korrosjonsbestandighet og brukes i ulike VVS-applikasjoner.
• Jern (Støpejern, Duktilt Jern): Brukes i større rørledninger for vann og avløp, kjent for sin styrke og holdbarhet.

Komposittmuffer: Kombinasjon av Fordeler

Komposittmuffer kombinerer egenskapene til to eller flere materialer for å oppnå spesifikke fordeler, for eksempel høy styrke kombinert med lav vekt eller god korrosjonsbestandighet. Disse muffene kan bestå av en metallisk kjerne med et ytre lag av plast, eller andre kombinasjoner avanserte materialer.

Installasjon av Dobbelmuffer: Nøyaktighet og Korrekte Teknikker

Korrekt installasjon av dobbelmuffer er avgjørende for å sikre en pålitelig og lekkasjefri rørforbindelse. Feil installasjon kan føre til kostbare reparasjoner, driftsforstyrrelser og potensielle sikkerhetsrisikoer. Prosedyrene varierer avhengig av typen muffe og rørmaterialet, men det finnes noen generelle prinsipper som alltid bør følges.

Forberedelse av Rørenden: Grunnlaget for en God Forbindelse

Før en dobbelmuffe kan installeres, må rørenden forberedes nøye. Dette inkluderer:

• Rengjøring: Rørenden må være ren og fri for smuss, olje, fett og eventuelle grader fra kutting.
• Kutting: Røret må kuttes rett og vinkelrett for å sikre maksimal kontaktflate inne i muffen. Spesialverktøy for rørkutting anbefales for å oppnå et rent snitt.
• Avgrading: Etter kutting kan det oppstå skarpe kanter (grader) som må fjernes for å unngå skade på tetninger og for å sikre jevn innføring i muffen.
• Merking av innstikkdybde: For limte plastrør er det viktig å merke riktig innstikkdybde på røret før påføring av lim. Dette sikrer at røret skyves tilstrekkelig inn i muffen.

Installasjon av Gjengede Dobbelmuffer: Steg for Steg

1. Påfør gjengetape (PTFE-tape) eller et flytende tetningsmiddel på de utvendige gjengene på rørenden. Dette bidrar til å skape en tett forsegling når muffen skrus på. Påfør tapen i retning av gjengene for å unngå at den ruller seg opp under montering.
2. Skru dobbelmuffen for hånd på den ene rørenden, og sørg for at gjengene griper ordentlig.
3. Bruk en rørnøkkel eller et annet passende verktøy for å stramme muffen ytterligere. Stram tilstrekkelig for å sikre en god tetning, men unngå å stramme for mye, da dette kan skade gjengene eller muffen.
4. Gjenta prosessen for den andre rørenden.

Installasjon av Limte Dobbelmuffer (Plastrør): En Nøyaktig Prosess

1. Påfør primer på både innsiden av muffen og utsiden av rørenden. Primeren myker opp overflaten av plasten og forbereder den for liming. Følg produsentens anvisninger for tørketid.
2. Påfør PVC-lim (eller lim som er egnet for den aktuelle plasttypen) jevnt rundt utsiden av rørenden og innsiden av muffen. Bruk en egnet applikator.
3. Skyv rørenden raskt og bestemt inn i muffen til den når merkeringen for innstikkdybde. Vri røret en kvart omdreining for å fordele limet jevnt.
4. Hold delene sammen i noen sekunder for å sikre at limet får feste seg.

5. Fjern overflødig lim med en klut.
6. La limforbindelsen herde i henhold til produsentens anvisninger før systemet tas i bruk. Unngå å bevege eller belaste forbindelsen i herdetiden.

Installasjon av Sveisemuffer (Metallrør): Krever Kompetanse

Sveising av dobbelmuffer krever spesialisert utstyr og kompetanse. Prosedyrene varierer avhengig av metalltype og sveisemetode (f.eks. MIG, TIG, elektrodesveising). Generelt innebærer prosessen å varme opp metallene til smeltepunktet og tilføre et smeltet fyllmateriale for å skape en sterk og permanent forbindelse. Overflatebehandling etter sveising, som fjerning av slagg og eventuell korrosjonsbeskyttelse, er også viktig.

Installasjon av Presse-muffer: Rask og Effektiv

1. Skyv dobbelmuffen over de to rørendene som skal forbindes. Sørg for at rørene er skjøvet inn tilstrekkelig i henhold til produsentens anvisninger, ofte indikert med en markering på muffen.
2. Plasser kjeftene på et egnet presse-verktøy rundt muffen. Det finnes forskjellige typer pressbakker som er spesifikke for ulike materialer og dimensjoner.
3. Aktiver presse-verktøyet for å klemme muffen rundt rørene. Verktøyet vil skape en permanent og tett forbindelse ved å deformere muffen på en kontrollert måte.
4. Kontroller at pressforbindelsen er korrekt utført i henhold til produsentens instruksjoner.

Installasjon av Flensmuffer: For Større Dimensjoner

1. Plasser en pakning mellom de to flensene på dobbelmuffen og de tilhørende rørflensene. Velg en pakning som er kompatibel med mediet og trykket i systemet.
2. Før bolter gjennom hullene i flensene.
3. Stram mutrene gradvis og jevnt i et kryssmøn
