Den ultimate guiden til tilbakeslagsventiler (Sjekkventiler)
I en verden av væske- og gasshåndtering spiller tilbakeslagsventiler, også kjent som sjekkventiler eller enveisventiler, en kritisk rolle for å sikre enveisstrøm og forhindre farlig eller kostbar tilbakestrømning. Denne omfattende guiden vil dykke dypt inn i funksjonaliteten, de forskjellige typene, installasjonsprosedyrer, vedlikeholdsrutiner og viktige faktorer du bør vurdere når du velger riktig tilbakeslagsventil for ditt spesifikke bruksområde. Vårt mål er å gi deg en så grundig forståelse at du vil være i stand til å ta informerte beslutninger og sikre optimal drift av dine systemer.
Hva er en tilbakeslagsventil og hvorfor er den viktig?
En tilbakeslagsventil er en mekanisk enhet designet for å tillate væske eller gass å strømme i kun én retning, og automatisk forhindre tilbakestrømning når strømmen stopper eller reverseres. Denne tilsynelatende enkle funksjonen er avgjørende i et bredt spekter av applikasjoner, fra enkle husholdningsrørleggersystemer til komplekse industrielle prosesser. Uten tilbakeslagsventiler ville systemer være sårbare for ineffektivitet, skade på utstyr og i verste fall farlige situasjoner som tilbakestrømning av forurenset vann eller eksplosive gasser.
De grunnleggende prinsippene for drift av en sjekkventil
Driftsprinsippet bak en tilbakeslagsventil er relativt enkelt og basert på trykkforskjeller i systemet. Når trykket på inntakssiden (oppstrøms) er høyere enn trykket på utløpssiden (nedstrøms), åpnes ventilen og tillater strømning. Når trykket jevnes ut eller reverseres, lukkes ventilen automatisk av kraften fra selve væsken/gassen, en fjær, eller tyngdekraften, og forhindrer dermed tilbakestrømning. Denne automatiske funksjonen gjør tilbakeslagsventiler til passive sikkerhetsanordninger som ikke krever ekstern styring eller manuell betjening.
Viktigheten av enveisventiler i ulike applikasjoner
Betydningen av tilbakeslagsventiler kan ikke overvurderes. I rørleggersystemer forhindrer de at forurenset vann strømmer tilbake i drikkevannsforsyningen, noe som er avgjørende for folkehelsen. I industrielle anlegg beskytter de pumper og kompressorer mot skader forårsaket av tilbakestrømning, og sikrer effektiviteten av prosessene. Innenfor hydrauliske og pneumatiske systemer opprettholder de trykket og sikrer korrekt funksjon av aktuatorer og andre komponenter. Kort sagt, tilbakeslagsventiler er essensielle for sikker, effektiv og pålitelig drift i utallige bruksområder.
De forskjellige typene tilbakeslagsventiler og deres bruksområder
Det finnes en rekke forskjellige typer tilbakeslagsventiler, hver designet for spesifikke bruksområder og driftsforhold. Å forstå forskjellene mellom disse typene er avgjørende for å velge den mest passende ventilen for din applikasjon. Her er en oversikt over de vanligste typene:
Klaffventiler (Swing Check Valves)
Klaffventiler er blant de enkleste og mest vanlige typene tilbakeslagsventiler. De består av en klaff eller en disk som er festet til et hengselpunkt i ventilhuset. Når strømmen går i riktig retning, svinger klaffen åpen og tillater passasje. Når strømmen stopper eller reverseres, svinger klaffen tilbake til sin lukkede posisjon og tetter mot et sete i ventilhuset. Klaffventiler er egnet for både horisontale og vertikale rørledninger med oppadgående strømning. De er kjent for å ha lav trykkfall, men kan være utsatt for slamming (vannslag) i visse applikasjoner.
Fordeler med klaffventiler:
- Enkel konstruksjon og få bevegelige deler
- Lav trykkfall
- Egnet for et bredt spekter av væsker
- Tilgjengelig i store dimensjoner
Ulemper med klaffventiler:
- Kan være utsatt for slamming
- Lukker relativt sakte
- Ikke ideell for pulserende strømning
Typiske bruksområder for klaffventiler:
- Vannforsyningssystemer
- Avløpssystemer
- HVAC-systemer
- Industrielle prosessanlegg

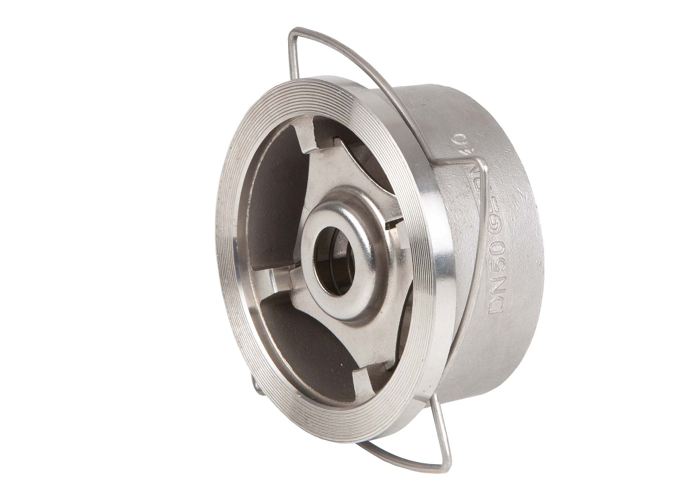

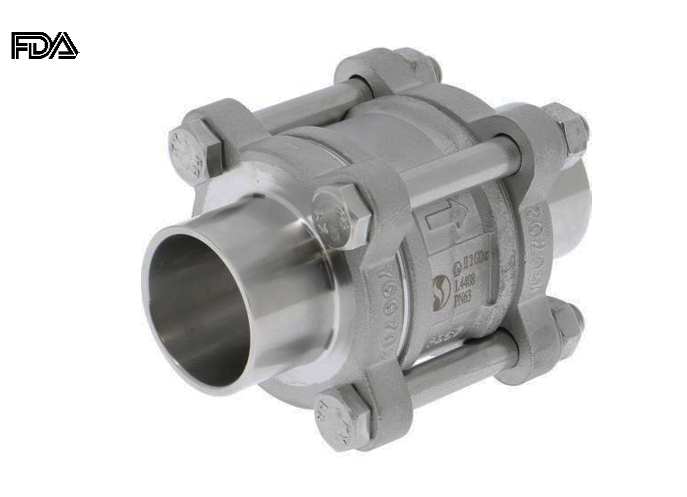

Løfteventiler (Lift Check Valves)
Løfteventiler fungerer ved at en plugg eller en kule løftes av væskestrømmen for å åpne ventilen. Når strømmen stopper eller reverseres, faller pluggen eller kulen tilbake på setet og tetter ventilen. Løfteventiler er spesielt effektive i applikasjoner med høyt trykk og høy temperatur. De er vanligvis mindre enn klaffventiler og har en mer robust konstruksjon. Det finnes to hovedtyper løfteventiler: kuleventiler og stempelventiler.
Fordeler med løfteventiler:
- God tetningsevne
- Egnet for høyt trykk og høy temperatur
- Kompakt design
Ulemper med løfteventiler:
- Høyere trykkfall enn klaffventiler
- Mer komplekst design
- Kan være mer følsom for partikler i væsken
Typiske bruksområder for løfteventiler:
- Dampanlegg
- Kjelevannssystemer
- Høytrykks gassledninger
- Pumpeutslipp
Svingventiler med dobbel plate (Dual Plate Check Valves)
Svingventiler med dobbel plate (også kjent som wafer-type tilbakeslagsventiler) har to fjærbelastede plater som svinger rundt en sentral hengselpinne. Når strømmen går i riktig retning, åpnes platene. Når strømmen stopper eller reverseres, lukkes platene raskt av fjærene og trykket fra væsken. Denne designen gir en kompakt og lett tilbakeslagsventil med rask lukking, noe som reduserer risikoen for slamming. Svingventiler med dobbel plate er populære i applikasjoner der plass og vekt er viktige faktorer.
Fordeler med svingventiler med dobbel plate:
- Kompakt og lett design
- Rask lukking, reduserer slamming
- Lavt trykkfall
- Enkel installasjon (wafer-type)
Ulemper med svingventiler med dobbel plate:
- Kan være mer følsom for viskøse væsker
- Begrenset tilgjengelighet i svært store dimensjoner
Typiske bruksområder for svingventiler med dobbel plate:
- Kjølevannssystemer
- Kjemiske prosessanlegg
- Olje- og gassindustrien
- Marine applikasjoner
Kuleventiler (Ball Check Valves)
Kuleventiler bruker en kule som hviler mot et sete for å stenge strømmen. Når trykket på inntakssiden overvinner trykket og fjærkraften (hvis tilstede), løftes kulen fra setet og tillater strømning. Når strømmen stopper eller reverseres, ruller eller faller kulen tilbake på setet og tetter ventilen. Kuleventiler er spesielt godt egnet for håndtering av suspensjoner og viskøse væsker, da den sfæriske formen på kulen er mindre utsatt for tilstopping.
Fordeler med kuleventiler:
- God tetningsevne
- Egnet for suspensjoner og viskøse væsker
- Enkel konstruksjon
Ulemper med kuleventiler:
- Høyere trykkfall enn klaffventiler
- Kan være utsatt for slitasje i visse applikasjoner
Typiske bruksområder for kuleventiler:
- Slambehandling
- Masse- og papirindustrien
- Matvareindustrien
- Medisinske applikasjoner
Membranventiler (Diaphragm Check Valves)
Membranventiler bruker en fleksibel membran som åpner og lukker mot et sete. Når trykket på inntakssiden er tilstrekkelig, bøyes membranen og tillater strømning. Når trykket faller eller reverseres, går membranen tilbake til sin opprinnelige posisjon og tetter ventilen. Membranventiler er ideelle for applikasjoner som krever høy renhet og er egnet for håndtering av korrosive væsker og gasser.
Fordeler med membranventiler:
- Utmerket tetningsevne
- Egnet for korrosive medier
- Hygienisk design
Ulemper med membranventiler:
- Begrenset til lavere trykk og temperaturer
- Membranen kan slites over tid
Typiske bruksområder for membranventiler:
- Farmasøytisk industri
- Bioteknologi
- Kjemisk industri
- Matvare- og drikkevareindustrien
Stopp-tilbakeslagsventiler (Stop-Check Valves)
Stopp-tilbakeslagsventiler kombinerer funksjonen til en tilbakeslagsventil med muligheten for manuell stenging. Dette oppnås ved hjelp av en spindel og et håndhjul som kan brukes til å tvinge lukking av ventilen uavhengig av strømningsretningen. Disse ventilene er nyttige i applikasjoner der det er nødvendig å kunne isolere systemet for vedlikehold eller i nødsituasjoner.
Fordeler med stopp-tilbakeslagsventiler:
- Kombinerer tilbakestrømningsbeskyttelse med manuell stengemulighet
- Gir ekstra sikkerhet og kontroll
Ulemper med stopp-tilbakeslagsventiler:
- Mer kompleks konstruksjon
- Høyere kostnad
Typiske bruksområder for stopp-tilbakeslagsventiler:
- Pumpeutslipp med behov for isolasjon
- Systemer med risiko for alvorlig tilbakestrømning
Duckbill-ventiler
Duckbill-ventiler er unike tilbakeslagsventiler laget av elastisk materiale, typisk elastomerer. De har en flat, fleksibel utløpsende som ligner et andenebb. Når trykket på inntakssiden overvinner det ytre trykket og materialets egen motstand, åpner «nebbet» og tillater strømning. Når trykket utjevnes eller reverseres, lukkes «nebbet» automatisk og gir en tett forsegling. Duckbill-ventiler er svært motstandsdyktige mot tilstopping og er ideelle for håndtering av slam og væsker med partikler.
Fordeler med duckbill-ventiler:
- Utmerket motstand mot tilstopping
- Enkel konstruksjon uten bevegelige deler
- Lavt trykkfall
- Selvtettende
Ulemper med duckbill-ventiler:
- Begrenset til lavere trykkapplikasjoner
- Materialet kan degraderes over tid av visse kjemikalier
Typiske bruksområder for duckbill-ventiler:
- Avløpsvannssystemer
- Slambehandling
- Overløpssystemer
- Marine applikasjoner
Viktige faktorer ved valg av tilbakeslagsventil
Å velge riktig tilbakeslagsventil for din spesifikke applikasjon er avgjørende for å sikre optimal ytelse, pålitelighet og sikkerhet. Flere faktorer må vurderes nøye:
Medietype og egenskaper
Typen væske eller gass som skal håndteres er en av de viktigste faktorene. Viskositet, temperatur, kjemisk sammensetning og tilstedeværelse av partikler vil påvirke materialvalget for ventilen og den optimale designen. For eksempel krever korrosive medier ventiler laget av spesielle legeringer eller plastmaterialer, mens suspensjoner kan kreve ventiler med uhindret passasje som kuleventiler eller duckbill-ventiler.
Trykk- og temperaturforhold
Systemets driftstrykk og temperatur er avgjørende for valg av tilbakeslagsventil. Ventilen må være konstruert for å tåle de maksimale trykk- og temperaturforholdene den vil bli utsatt for. Dette inkluderer både normal drift og eventuelle trykkstøt eller temperaturvariasjoner.
Strømningshastighet og trykkfall
Den forventede strømningshastigheten gjennom ventilen vil påvirke trykkfallet over ventilen. Et for høyt trykkfall kan redusere systemets effektivitet og øke energiforbruket. Ventiltypen og dimensjonen må velges slik at trykkfallet holdes innenfor akseptable grenser for den spesifikke applikasjonen.
Installasjonsorientering og tilgjengelig plass
Noen tilbakeslagsventiler er mer følsomme for installasjonsorientering enn andre. For eksempel fungerer en standard klaffventil best i horisontale eller vertikale rørledninger med oppadgående strømning. Tilgjengelig plass kan også begrense valget av ventiltype og størrelse, spesielt i eksisterende anlegg.
Tetningskrav
Kravene til tetthet når ventilen er lukket varierer avhengig av applikasjonen. I noen tilfeller er en lekkasjefri stenging avgjørende for sikkerheten eller for å forhindre produkttap. Valg av ventiltype og setemateriale vil påvirke tetningsevnen.
Kostnad og levetid
Den initielle kostnaden for ventilen er en viktig faktor, men det er også viktig å vurdere den forventede le
