Aktuator Gulvvarme: En Dybdegående Analyse for Optimal Oppvarming
I jakten på et komfortabelt og energieffektivt inneklima spiller gulvvarmesystemer en stadig viktigere rolle. Kjernen i et velfungerende gulvvarmeanlegg er aktuatoren, en tilsynelatende liten, men likevel kritisk komponent som orkestrerer varmefordelingen i de ulike varmeslangene. Denne omfattende guiden tar for seg alle aspekter ved aktuatorer for gulvvarme, fra deres grunnleggende funksjonalitet til avanserte installasjons- og feilsøkingsteknikker. Vårt mål er å gi deg en dyp forståelse som sikrer optimal ytelse og lang levetid for ditt gulvvarmeanlegg.
Hva er en Aktuator for Gulvvarme? En Detaljert Gjennomgang av Funksjonalitet og Prinsipp

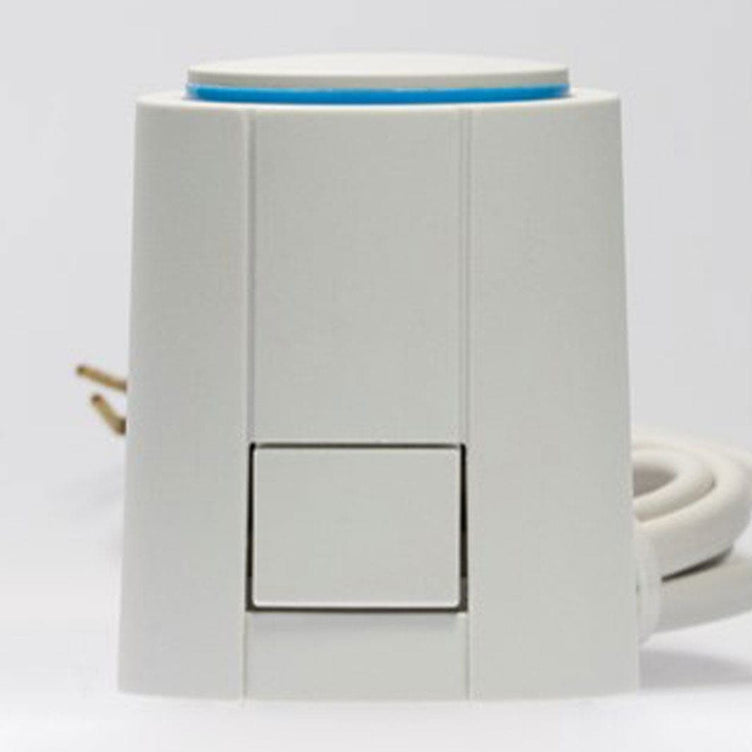

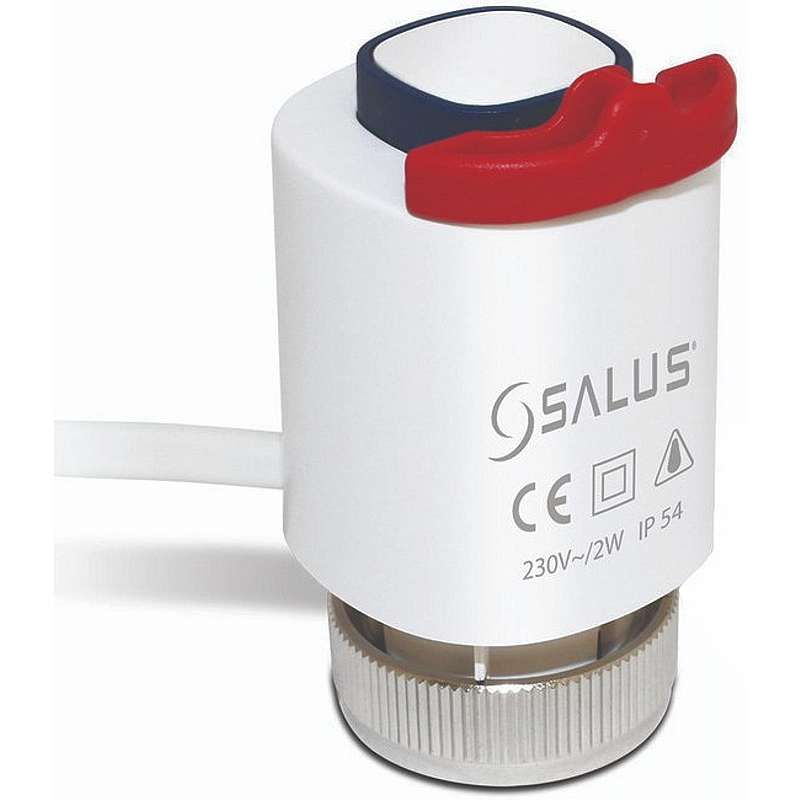

En aktuator for gulvvarme er en elektromekanisk enhet som regulerer strømmen av varmt vann gjennom de ulike sløyfene i et gulvvarmesystem. Den fungerer som en ventilåpner og -lukker, styrt av signaler fra en termostat eller en sentral styringsenhet. Når termostaten registrerer et behov for varme i en spesifikk sone, sender den et signal til den tilhørende aktuatoren. Dette signalet aktiverer en intern mekanisme i aktuatoren, som igjen påvirker ventilstiften på manifolden (fordelingsstokken). Resultatet er at ventilen åpnes, og varmt vann strømmer inn i den aktuelle varmeslangen. Når ønsket temperatur er oppnådd, sender termostaten et nytt signal som deaktiverer aktuatoren, og ventilen stenger, og stopper dermed varmetilførselen.
Prinsippet bak de fleste aktuatorer baserer seg på termisk eller elektrotermisk teknologi. I en termisk aktuator er det et varmeelement som varmes opp når den mottar et elektrisk signal. Oppvarmingen fører til at et materiale inne i aktuatoren utvider seg, og denne ekspansjonen overføres mekanisk til ventilstiften. Når strømmen kuttes, kjøles elementet ned, materialet trekker seg sammen, og en fjær returnerer ventilen til sin opprinnelige, lukkede posisjon. Elektrotermiske aktuatorer er kjent for sin pålitelighet og relativt langsomme, men jevne respons, noe som bidrar til en stabil og behagelig romtemperatur.
De Sentrale Komponentene i en Typisk Aktuator
For å fullt ut forstå hvordan en aktuator fungerer, er det viktig å kjenne til dens nøkkelkomponenter:
- Hus/Kapsling: Beskytter de interne mekanismene mot ytre påvirkninger som støv og fuktighet. Materialet er vanligvis robust plast eller metall.
- Varmeelement (i termiske aktuatorer): Genererer varme når den mottar et elektrisk signal. Kvaliteten på varmeelementet påvirker aktuatorens levetid og responstid.
- Ekspansjonsmateriale (i termiske aktuatorer): Et materiale som utvider seg ved oppvarming og trekker seg sammen ved nedkjøling. Nøyaktigheten og påliteligheten til dette materialet er avgjørende for aktuatorens funksjon.
- Mekanisk Overføringssystem: Overfører bevegelsen fra ekspansjonsmaterialet til ventilstiften. Dette systemet må være presist og slitesterkt for å sikre korrekt ventilbetjening.
- Returfjær: Sørger for at ventilen returnerer til sin lukkede posisjon når aktuatoren ikke lenger mottar et signal. Fjærens styrke og kvalitet er viktig for pålitelig lukking.
- Indikator (valgfritt): Noen aktuatorer har en visuell indikator som viser om ventilen er åpen eller lukket. Dette kan være nyttig ved feilsøking.
- Tilkoblingsmekanisme: Sikrer en solid og enkel tilkobling til ventilen på manifolden. Vanlige tilkoblingstyper inkluderer M28x1.5, M30x1.5 og ulike klips- eller bajonettfatninger.
- Elektriske Tilkoblinger: For tilkobling til strømforsyning og styringssignaler. Dette kan være ledninger eller pluggforbindelser.
Ulike Typer Aktuatorer for Gulvvarme: En Detaljert Sammenligning av Teknologi og Anvendelse
Markedet tilbyr flere typer aktuatorer for gulvvarme, hver med sine egne fordeler og ulemper. Valget av aktuator avhenger av faktorer som systemdesign, budsjett og ønsket kontrollnøyaktighet. De vanligste typene inkluderer:
Termiske Aktuatorer: Den Utbredte og Pålitelige Løsningen
Termiske aktuatorer er den mest vanlige typen og er kjent for sin pålitelighet og relativt lave pris. Som nevnt tidligere, fungerer de ved at et varmeelement varmer opp et ekspansjonsmateriale, som igjen beveger ventilstiften. De kjennetegnes av en langsommere respons tid sammenlignet med andre typer, typisk fra 2 til 5 minutter for full åpning eller lukking. Dette er imidlertid sjelden et problem i gulvvarmesystemer, da temperaturendringer skjer gradvis.
Fordeler med termiske aktuatorer:
- Kostnadseffektive: Generelt rimeligere i innkjøp sammenlignet med andre typer.
- Enkel konstruksjon: Færre bevegelige deler reduserer risikoen for mekaniske feil.
- Stille drift: Ingen mekaniske klikk eller summing under drift.
- Selvregulerende (i noen varianter): Noen termiske aktuatorer har en innebygd termostat som gir en enkel form for romtemperaturkontroll uten behov for ekstern termostat.
Ulemper med termiske aktuatorer:
- Langsommere responstid: Kan ta flere minutter å åpne eller lukke ventilen fullstendig.
- Strømforbruk under drift: Varmeelementet krever kontinuerlig strømtilførsel når ventilen skal holdes åpen.
Elektrotermiske Aktuatorer: Presis Kontroll og Energieffektivitet
Elektrotermiske aktuatorer er en videreutvikling av de termiske aktuatorene og tilbyr ofte mer presis kontroll og forbedret energieffektivitet. De bruker også et varmeelement og et ekspansjonsmateriale, men designet er optimalisert for raskere respons og lavere energiforbruk. Mange elektrotermiske aktuatorer har også funksjoner som proporsjonal styring, som gjør det mulig å regulere vannstrømmen mer nøyaktig basert på behovet.
Fordeler med elektrotermiske aktuatorer:
- Raskere responstid: Generelt raskere enn standard termiske aktuatorer.
- Lavere energiforbruk (i noen modeller): Mer effektiv design kan redusere strømforbruket.
- Mulighet for proporsjonal styring: Gir mer nøyaktig regulering av varmefordelingen.
- Tilgjengelig med ulike spenninger: Vanligvis tilgjengelig i 24V og 230V varianter.
Ulemper med elektrotermiske aktuatorer:
- Høyere pris: Generelt dyrere i innkjøp enn standard termiske aktuatorer.
- Mer kompleks konstruksjon: Kan potensielt være mer utsatt for feil.
Elektromagnetiske Aktuatorer: Rask og Kraftfull Betjening
Elektromagnetiske aktuatorer bruker en elektromagnet til å bevege ventilstiften direkte. Når strøm tilføres spolen i elektromagneten, skapes et magnetfelt som trekker til seg en kjerne koblet til ventilstiften, og dermed åpner ventilen. Når strømmen kuttes, returnerer en fjær ventilen til sin lukkede posisjon. Disse aktuatorene kjennetegnes av sin svært raske responstid og kraftfulle betjening.
Fordeler med elektromagnetiske aktuatorer:
- Svært rask responstid: Ideelt for systemer som krever raske temperaturjusteringer.
- Høy betjeningskraft: Kan håndtere ventiler som krever mer kraft for å åpne og lukke.
- Lavt energiforbruk i hvilemodus: Bruker kun strøm under selve aktiveringen.
Ulemper med elektromagnetiske aktuatorer:
- Høyere pris: Generelt de dyreste aktuatorene på markedet.
- Potensielt støyende drift: Aktiveringen kan gi et hørbart klikk.
- Mer kompleks konstruksjon: Kan være mer utsatt for mekaniske feil.
Pneumatiske Aktuatorer: Industriell Standard for Presisjon og Kraft
Pneumatiske aktuatorer bruker trykkluft til å bevege ventilstiften. De består av en sylinder og et stempel, der trykkluft på den ene siden av stempelet skaper bevegelse. Disse aktuatorene er vanlige i industrielle applikasjoner der det er tilgang til trykkluft og det kreves høy presisjon og kraft. Selv om de er mindre vanlige i boliger, kan de finnes i større kommersielle bygg med avanserte styringssystemer.
Fordeler med pneumatiske aktuatorer:
- Høy betjeningskraft: Kan håndtere svært store ventiler.
- Presis kontroll: Mulighet for finjustering av ventilposisjonen ved å regulere lufttrykket.
- Robust og pålitelig: Tåler krevende driftsforhold.
Ulemper med pneumatiske aktuatorer:
- Krever trykkluftsystem: Ikke egnet for installasjoner uten tilgang til trykkluft.
- Høyere installasjonskostnader: Krever kompressor, rørføringer og reguleringsutstyr.
- Potensielt støyende drift: Luftutslipp kan generere støy.
Viktige Faktorer Ved Valg av Aktuator for Ditt Gulvvarmesystem: En Detaljert Veiledning
Å velge riktig aktuator er avgjørende for optimal funksjon og effektivitet i ditt gulvvarmesystem. Flere faktorer bør nøye vurderes før du tar en beslutning:
Spenning: Sikre Kompatibilitet med Styringssystemet
Aktuatorer er tilgjengelig i ulike spenningsvarianter, vanligvis 24V eller 230V. Det er avgjørende å velge en aktuator som er kompatibel med spenningen på styringssystemet (termostater eller sentral styringsenhet). Bruk av feil spenning kan føre til skade på både aktuator og styringssystem.
Tilkoblingstype: Garanti for Enkel og Sikker Montering
Aktuatorer kobles til ventilene på manifolden ved hjelp av ulike tilkoblingstyper. De vanligste inkluderer M28x1.5, M30x1.5, og ulike klips- eller bajonettfatninger. Det er viktig å sjekke hvilken tilkoblingstype ventilene på din manifold har for å sikre en problemfri montering.
Responstid: Tilpasset Systemets Dynamikk
Responstiden angir hvor lang tid aktuatoren bruker på å åpne eller lukke ventilen fullstendig. For de fleste boliginstallasjoner med gulvvarme er en langsommere responstid (som hos termiske aktuatorer) akseptabelt. I systemer som krever raskere temperaturjusteringer, for eksempel i kombinasjon med radiatorer eller i kommersielle bygg, kan aktuatorer med raskere responstid (som elektromagnetiske eller elektrotermiske) være mer hensiktsmessig.
Strømforbruk: Vurder Langsiktige Driftskostnader
Strømforbruket til aktuatorene kan variere betydelig mellom de ulike typene. Termiske aktuatorer bruker kontinuerlig strøm når de holder ventilen åpen, mens elektromagnetiske aktuatorer kun bruker strøm under selve aktiveringen. Ved et stort antall aktuatorer kan dette ha en merkbar innvirkning på det totale energiforbruket. Det er derfor lurt å vurdere energieffektiviteten ved valg av aktuator.
Styringssignal: Kompatibilitet med Termostater og Sentralenhet
Aktuatorer styres av signaler fra termostater eller en sentral styringsenhet. De vanligste styringssignalene er 24V AC/DC eller 230V AC. Noen mer avanserte systemer kan også bruke PWM (pulsbreddemodulasjon)-signaler for proporsjonal styring. Sørg for at aktuatorene du velger er kompatible med styringssignalene fra ditt system.
Normalt Åpen (NO) eller Normalt Lukket (NC): Tilpasset Sikkerhetsbehov
Aktuatorer kan være enten normalt åpne (NO) eller normalt lukkede (NC). En normalt lukket aktuator holder ventilen stengt når den ikke mottar et signal, og åpner den når den får strøm. En normalt åpen aktuator gjør det motsatte. Valget avhenger av sikkerhetshensyn og systemets design. I de fleste gulvvarmesystemer brukes normalt lukkede aktuatorer for å spare energi når det ikke er behov for varme i en sone.
Omgivelsestemperatur og Fuktighet: Sikre Lang Levetid
Driftsmiljøet kan påvirke levetiden til en aktuator. Sørg for at de valgte aktuatorene er designet for å tåle de forventede omgivelsestemperaturene og fuktighetsnivåene i installasjonsområdet, vanligvis i nærheten av manifolden.
Kvalitet og Pålitelighet: Invester i Langsiktig Funksjonalitet
Som med alle tekniske komponenter, varierer kvaliteten og påliteligheten mellom ulike produsenter og modeller. Det kan være lurt å velge aktuatorer fra anerkjente produsenter med gode tilbakemeldinger for å sikre lang og problemfri drift.
Installasjonsvennlighet: Forenkle Monteringsprosessen
Enkel installasjon kan spare tid og kostnader. Vurder aktuatorer med brukervennlige tilkoblingsmekanismer og tydelige instruksjoner.
Installasjon av Aktuatorer for Gulvvarme: En Steg-for-Steg Guide for Korrekt Montering
Korrekt installasjon av aktuatorer er avgjørende for at gulvvarmesystemet skal fungere optimalt. Følg denne detaljerte steg-for-steg guiden for å sikre en problemfri montering:
